Schachtleitern und Einstiegshilfen: Sichere Zugänge zu Kanälen, Schächten und unterirdischer Infrastruktur

DIN EN 14396: Die zentrale Norm für Schachtleitern

Die DIN EN 14396 regelt Anforderungen an ortsfeste Steigleitern, die dauerhaft in Schächten für Abwasserkanäle, Regenwasserkanalisation und unter bestimmten Voraussetzungen auch in Trinkwasseranlagen eingebaut werden. Die Norm definiert mechanische Festigkeitsanforderungen, Werkstoffvorgaben und Ausrüstungen zum Schutz gegen Absturz. Schachtleitern, die nach DIN EN 14396 gefertigt sind, tragen die CE-Kennzeichnung auf Basis einer Leistungserklärung des Herstellers gemäß der europäischen Bauproduktenverordnung.

Die Norm unterscheidet mehrere Typen: Typ A bezeichnet ortsfeste Leitern mit ausziehbaren Verlängerungen oben, Typ B solche ohne Verlängerung. Die Sprossen müssen rutschsicher ausgeführt sein, was in der Praxis durch Lochsprossen in U-Profil erreicht wird. Der Sprossenabstand beträgt einheitlich 280 mm, die lichte Weite (Abstand zwischen den Holmen) liegt bei 300 mm oder 400 mm. Wandhalter müssen mindestens alle 1,96 m montiert werden. Für Haltevorrichtungen am Ausstieg verweist die DIN EN 14396 auf DIN 19572.

Ergänzend zur Produktnorm gelten für den Betrieb von Schachtleitern die DGUV Regeln 103-007 und 103-008, die Anforderungen an Steiggänge in Behältern und umschlossenen Räumen beschreiben. Die DGUV Information 208-032 fasst die Anforderungen an Auswahl und Benutzung von Steigleitern zusammen und verweist für Schachtleitern auf die DIN EN 14396.

Materialwahl: Edelstahl, feuerverzinkter Stahl oder GFK

Die Wahl des Werkstoffs richtet sich nach den chemischen und mechanischen Bedingungen am Einbauort. Drei Materialien dominieren den Markt:

Edelstahl V4A (1.4571 / AISI 316 Ti) ist das bevorzugte Material für Schächte der Abwasserentsorgung, Pumpwerke und alle Umgebungen mit aggressiven Medien. Die Molybdän-haltige Legierung widersteht Chloriden und Schwefelwasserstoff deutlich besser als V2A-Edelstahl. In der Trinkwasserversorgung ist V4A häufig vorgeschrieben. HAILO Professional bietet Schachtleitern in beiden Edelstahlqualitäten an: V2A (1.4301) für weniger belastete Umgebungen und V4A (1.4571) für Abwasser und aggressive Medien. MUNK Günzburger liefert ebenfalls in V4A gebeizt und passiviert, mit Preisen ab ca. 157 Euro für die kürzeste Ausführung (vier Sprossen, 1,12 m Länge) bis ca. 401 Euro für neun Sprossen (2,52 m Länge).

Feuerverzinkter Stahl ist die günstigste Variante und kommt in Schächten ohne offene Wasserführung zum Einsatz, etwa in Kontrollschächten, Kabelschächten und trockenen Technikschächten. Die Zinkschicht schützt vor Korrosion, wird jedoch durch saure oder chloridhaltige Umgebungen schneller abgetragen als die Chromoxidschicht von Edelstahl. MUNK bietet Schachtleitern aus feuerverzinktem Stahl ab ca. 78 Euro (vier Sprossen, LW 300 mm), was diese Variante für den Masseneinsatz in kommunalen Kabelschächten attraktiv macht.

Glasfaserverstärkter Kunststoff (GFK) vereint geringes Gewicht mit hoher Chemikalienbeständigkeit. GFK-Schachtleitern wiegen bei einer Länge von 2,52 m (neun Sprossen) nur rund 6,5 kg, während eine vergleichbare Edelstahlleiter auf über 15 kg kommt. GFK ist nicht elektrisch leitend und eignet sich daher für Schächte mit Hochspannungskabeln oder in Umgebungen, in denen Potenzialausgleich ein Problem darstellt. Sowohl HAILO als auch MUNK führen GFK-Schachtleitern nach DIN EN 14396. MUNK bietet GFK-Modelle ab ca. 93 Euro (vier Sprossen, LW 300 mm) bis ca. 508 Euro (15 Sprossen, LW 300 mm). HAILO Professional fertigt GFK-Leitern mit Rechteckrohrholmen 58 × 25 mm und geriffelten Sprossen.

Einstiegshilfen: Der kritische Übergang vom Schachtrand zur Leiter

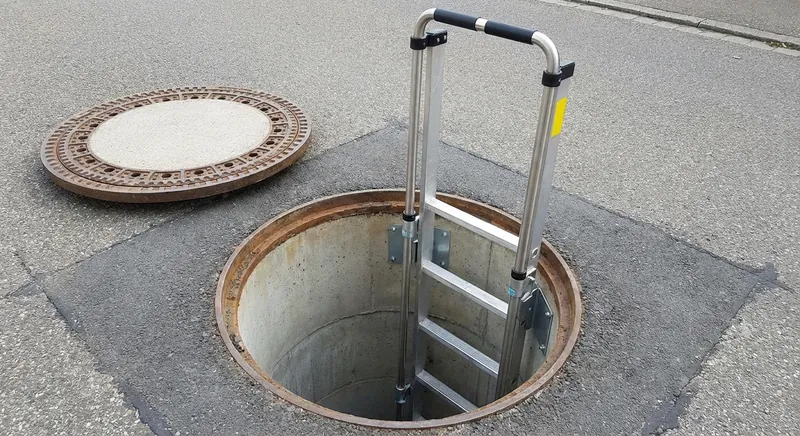

Die gefährlichste Stelle beim Besteigen eines Schachts ist der Übergang zwischen Geländeoberfläche und oberstem Leiterholm. In diesem Bereich hat der Absteigende noch keinen sicheren Griff an der Leiter, muss sich jedoch bereits nach unten orientieren. Einstiegshilfen überbrücken diesen Übergang und bieten einen sicheren Haltepunkt oberhalb des Schachtrands.

HAILO Professional bietet drei Varianten von Einstiegshilfen an. Versenkbare Einstiegshilfen werden im Schacht montiert und bei Nichtgebrauch bündig mit dem Schachtrand abgesenkt. Das verhindert Stolpergefahren und Beschädigungen durch überfahrende Fahrzeuge. Aufsteckbare Einstiegshilfen werden vor dem Einstieg auf die Leiterholme aufgesetzt und nach dem Ausstieg wieder entfernt. Sie eignen sich für Schächte, an denen eine dauerhafte Montage nicht möglich oder nicht gewünscht ist. Übersteigbügel bilden einen festen Haltebogen über dem Schachtrand und ermöglichen ein kontrolliertes Umsteigen von der Erdoberfläche auf die Leiter.

MUNK bietet Einstiegshilfen in zwei Ausführungen: als Haltestange aus Edelstahl V4A mit Einsteckhülse (mobile Variante, ca. 176 bis 272 Euro je nach Ausführung) und als doppelholmige, absenkbare Einstiegshilfe für die feste Montage am Leiterholm (ca. 416 Euro in Edelstahl V4A). Die Einsteckhülse bleibt dauerhaft im Schacht, die Haltestange wird vor dem Einstieg eingesetzt und anschließend wieder entnommen. Die DIN 19572 definiert die Anforderungen an solche Haltevorrichtungen.

Kabelschachtleitern: Das HAILO H-CSL System

Kabelschächte stellen besondere Anforderungen an Schachtleitern: Der Schachtraum ist häufig mit Kabeltrassen belegt, sodass die Leiter aushängbar sein muss, um Platz für Kabelarbeiten zu schaffen. Gleichzeitig variieren die Schachtgeometrien erheblich, von einfachen rechteckigen Schächten bis zu unregelmäßigen Bauwerken.

Das HAILO H-CSL System ist speziell für diese Anforderungen konzipiert. Es besteht aus einer ausziehbaren Oberleiter, die gleichzeitig als Einstiegshilfe dient, und einer schräg im Schacht stehenden Unterleiter. Die Besonderheit: Die Unterleiter ist nicht fest an der Wand montiert, sondern aushängbar. Nach dem Aushängen steht der gesamte Schachtraum für Kabelarbeiten zur Verfügung. HAILO bietet drei Systemvarianten an: Typ A (Konsole an Wand oder Decke), Typ B und Typ C für unterschiedliche Schachtgeometrien. Das System ist in Edelstahl V2A und V4A sowie in feuerverzinktem Stahl und Aluminium erhältlich.

Für die Bestimmung der richtigen Leiternlänge sind drei Maße erforderlich: das untere Steigmaß (Abstand zwischen Schachtraumsohle und Decke), das obere Steigmaß (Schachtdecke oder Schachthals) und der nicht verfügbare Einbauraum (Schachtabdeckung). HAILO fertigt auch Sonderanfertigungen für spezielle Bauwerke an.

Schächte als enge Räume: DGUV Regel 113-004

Schächte gelten nach DGUV Regel 113-004 als enge Räume, wenn sie überwiegend von festen Wandungen umgeben sind und aufgrund der räumlichen Enge oder eines geringen Luftaustauschs besondere Gefährdungen bestehen. Das betrifft nahezu alle Abwasserschächte, viele Kabelschächte und die meisten unterirdischen Technikräume. Die Konsequenzen für den Betreiber sind erheblich:

Vor jedem Einstieg muss eine Gefährdungsbeurteilung durchgeführt werden. Bei regelmäßig befahrenen Schächten kann diese als Muster-Gefährdungsbeurteilung erstellt und durch einen tagesaktuellen Erlaubnisschein ergänzt werden. Der Erlaubnisschein dokumentiert unter anderem, ob Freimessungen durchgeführt wurden (Sauerstoffgehalt, explosionsfähige Atmosphäre, toxische Gase), welche Schutzmaßnahmen gelten und wer als Sicherungsposten eingesetzt wird. Ein Sicherungsposten muss außerhalb des Schachts verbleiben, mit der Person im Schacht in Kontakt stehen (Sicht- oder Sprechverbindung) und jederzeit Hilfe herbeirufen können, ohne seinen Posten zu verlassen.

Für die Rettung aus Schächten muss der Arbeitgeber geeignete Rettungsgeräte bereithalten. In der Praxis bedeutet das: ein Dreibein oder Dreibock über der Schachtöffnung, ein Rettungshubgerät oder eine Abseilvorrichtung und persönliche Schutzausrüstung gegen Absturz (Auffanggurt, Verbindungsmittel). HAILO Professional bietet sowohl Dreibäume als auch Auslegearme und Höhensicherungsgeräte als Zubehör für Schachtzugänge an. Die Ausbildung der Beschäftigten muss nach DGUV Regel 113-004 erfolgen und mindestens alle zwölf Monate als Unterweisung wiederholt werden.

Schachtleiter vs. Steigeisen: Wann sich der Umstieg lohnt

In vielen Bestandsschächten sind noch einzelne Steigeisen nach DIN EN 13101 oder DIN 19555 eingebaut. Steigeisen bieten gegenüber Schachtleitern einige Vorteile: Sie nehmen weniger Platz im Schacht ein, können direkt im Schachtbeton verankert werden und sind bei einfachen Schächten schneller zu montieren. Allerdings haben Steigeisen auch deutliche Nachteile: Die Trittfläche ist kleiner, die Festhaltemöglichkeit eingeschränkt und die Korrosion bei einzeln eingemauerten Steigeisen schwerer zu erkennen als bei einer zusammenhängenden Leiter.

In der Praxis geht der Trend eindeutig zu Schachtleitern: Sie bieten durch die durchgehenden Holme eine bessere Griffmöglichkeit, lassen sich leichter mit Absturzsicherungen (Rückenschutz, Steigschutzschienen) kombinieren und können bei Korrosion als Ganzes ausgetauscht werden, anstatt einzelne Steigeisen herausschlagen zu müssen. Für die nachträgliche Umrüstung bestehender Schächte von Steigeisen auf Schachtleitern bieten HAILO und MUNK Befestigungssysteme mit verstellbaren Wandhaltern an, die unterschiedliche Schachtwandstärken und vorhandene Bohrlöcher berücksichtigen.

Prüfpflichten und Wartung

Ortsfeste Schachtleitern müssen nach BetrSichV regelmäßig durch eine befähigte Person geprüft werden. Die DGUV Information 208-032 konkretisiert die Anforderungen: Die Prüfintervalle werden durch die Gefährdungsbeurteilung festgelegt und hängen von den Umgebungsbedingungen ab. In aggressiver Umgebung (Abwasser, Chemie) sind kürzere Intervalle notwendig als in trockenen Kabelschächten.

Die Prüfung umfasst die Sichtprüfung auf Korrosion, Verformung und mechanische Beschädigungen, die Kontrolle der Wandhalter auf festen Sitz, die Prüfung der Sprossen auf Rutschhemmung und Tragfähigkeit sowie die Kontrolle von Einstiegshilfen und Absturzsicherungen. Geprüfte Leitern erhalten eine Prüfplakette und ein Prüfprotokoll. Für die digitale Dokumentation können Inventaraufkleber mit QR-Code verwendet werden, die MUNK als Zubehör anbietet (20 Stück ab ca. 9 Euro). Die HAILO Inspect App eignet sich ebenfalls für die digitale Prüfdokumentation ortsfester Steigleitern.

Checkliste: Schachtleitern beschaffen und betreiben

Planung und Beschaffung:

• Schachttiefe, Schachtdurchmesser und Schachtgeometrie vermessen
• Chemische und mechanische Bedingungen am Einbauort bewerten (Abwasser, Trinkwasser, Kabel)
• Material festlegen: V4A für Abwasser/Trinkwasser, feuerverzinkt für trockene Schächte, GFK für Elektro/Chemie
• Lichte Weite bestimmen: 300 mm für enge Schächte, 400 mm als Standard
• DIN EN 14396 Konformität und CE-Kennzeichnung prüfen
• Einstiegshilfe einplanen: versenkbar, aufsteckbar oder Übersteigbügel
• Bei Tiefen über 5 m: Absturzsicherung (Rückenschutz, Steigschutzschiene) vorsehen

Montage:

• Wandhalter mindestens alle 1,96 m setzen
• Oberste Sprosse auf Höhe der Austrittsstelle positionieren
• Fußplatte am unteren Leiterende montieren
• Leiternverbinder bei mehrteiligen Leiterzügen verwenden
• Haltevorrichtung am Ausstieg nach DIN 19572 anbringen

Betrieb und Prüfung:

• Gefährdungsbeurteilung nach DGUV Regel 113-004 erstellen
• Erlaubnisschein vor jedem Einstieg ausfüllen (sofern enger Raum)
• Sicherungsposten einsetzen und Rettungskonzept festlegen
• Freimessen vor Einstieg (O₂, Ex, Toxisch)
• Regelmäßige Prüfung durch befähigte Person, Intervalle nach Gefährdungsbeurteilung
• Prüfprotokoll und Prüfplakette dokumentieren
• Beschäftigte jährlich unterweisen
