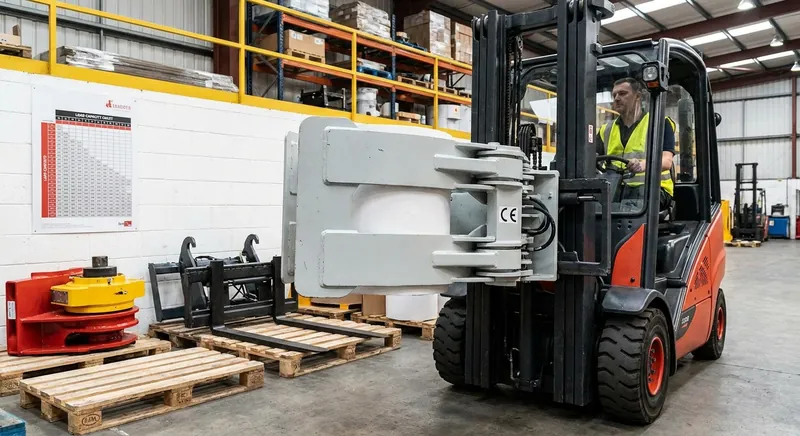

Stapler-Anbaugeräte: Klammern, Drehgeräte, Gabelverlängerungen — Auswahl, Resttragfähigkeit und CE-Pflicht

Vom Zwei-Zinken-Träger zum Multifunktionsgerät

Der Bedarf an spezialisierten Lastaufnahmemitteln ist in den letzten zwanzig Jahren erheblich gestiegen. Für viele Betriebe lohnt sich der Kauf eines zweiten oder dritten Staplers nicht, ein Wechselgerät dagegen schon. Hinzu kommt der wirtschaftliche Druck im Lager: Wer pro Hub mehrere Paletten gleichzeitig bewegen kann oder unverpackte Güter ohne Palette transportiert, spart Zeit, Personal und Verpackungsmaterial. Die KAUP GmbH aus Aschaffenburg, weltweit größter unabhängiger Hersteller von Stapleranbaugeräten, produziert nach eigenen Angaben jährlich rund 40.000 Anbaugeräte und beschäftigt über 800 Mitarbeitende. Allein der Umfang dieses Produktprogramms zeigt, wie weit die Differenzierung des Marktes inzwischen reicht.

Der wirtschaftliche Vorteil steht in einem Spannungsverhältnis zur Sicherheit. Jedes Anbaugerät ändert den Lastschwerpunkt des Staplers, fügt Eigengewicht hinzu und kann eine eigene Bewegung (Schieben, Drehen, Klammern) erzeugen. Die Standsicherheit, die Resttragfähigkeit und die rechtliche Einstufung des Gesamtsystems verändern sich. Wer ein Anbaugerät montiert, ohne Tragfähigkeitsdiagramm und Konformitätsdokumente zu prüfen, verlässt schnell den Boden der gesetzlichen und versicherungsrechtlichen Sicherheit.

Die wichtigsten Familien von Anbaugeräten

Die Hersteller unterscheiden grob acht Hauptkategorien, innerhalb derer es jeweils Dutzende Varianten gibt. Die folgende Übersicht ordnet die relevantesten Bauformen ein.

Seitenschieber und Zinkenverstellgeräte

Seitenschieber gelten als die am häufigsten verbaute Anbauform. Sie ermöglichen das Verschieben der gesamten Last um typischerweise 100 bis 200 Millimeter und korrigieren damit die seitliche Position des Staplers gegenüber der Palette. Zinkenverstellgeräte gehen einen Schritt weiter und verändern den Abstand der Zinken hydraulisch, sodass der Fahrer für unterschiedliche Palettenformate nicht aussteigen muss. Beide Geräte sind in der modernen Lagerlogistik faktisch Standard.

Drehgeräte und Seitenkippgeräte

Drehgeräte sind in 180°- oder 360°-Ausführung verfügbar und ermöglichen das Entleeren von Behältern, das Aufstellen liegender Lasten oder das Umkippen von Stapeln auf Paletten. Sie laufen über Ölmotoren mit unterschiedlichen Schneckengetrieben im Ölbad. Das größte Drehgerät der Welt baut KAUP für eine Tragfähigkeit von 32 Tonnen, eingesetzt etwa in der Reifenindustrie für Riesenreifen mit über vier Metern Durchmesser. Seitenkippgeräte sind eine Sonderform für Gießereien und die Fischereiwirtschaft, mit denen Tiegel und Wannen gezielt entleert werden.

Klammern für palettenlosen Transport

Klammergabeln sind eine Familie für sich. Cascade, KAUP und Meyer bieten je nach Anwendung unterschiedlich geformte Klammerarme. Papierrollenklammern haben gewölbte Greifflächen, Steinklammern arbeiten mit Spannarmen und einer hohen Klemmkraft, Fassklammern sind fassgeometrisch konzipiert und verfügen über Rollen in den Armen, die das manuelle Drehen eines Fasses ermöglichen. Ballenklammern für Recyclingmaterial und Karton arbeiten meist mit einer großen Greiffläche und reduzierter Klemmkraft, um das Material nicht zu beschädigen. Bei modernen Klammern ist das Druckbegrenzungsventil getrennt vom Öffnungsdruck einstellbar, was für unterschiedlich empfindliche Güter wichtig ist.

Mehrfach-Palettengeräte

Mehrfach-Palettengeräte werden in Brauereien, Ziegeleien und Getränkelogistik eingesetzt. Zwei oder mehr Gabelträger lassen sich hydraulisch zueinander verschieben, sodass mehrere Paletten gleichzeitig oder einzeln aufgenommen werden können. KAUP bietet Geräte mit bis zu acht Europaletten pro Hub, was die Verladezeit eines Bierlasters von rund 60 Minuten auf etwa 25 Minuten reduzieren kann. Voraussetzung ist eine ausgewogene Lastaufnahme, da eine asymmetrische Beladung den Hubmast erheblich belastet.

Resttragfähigkeit: die zentrale Sicherheitskennzahl

Jeder Stapler trägt am Hubmast ein Tragfähigkeitsdiagramm. Es zeigt, welche Last bei welchem Lastschwerpunkt und welcher Hubhöhe sicher angehoben werden darf. Die Norm DIN EN ISO 3691-1:2020-11 definiert die Bedingungen, unter denen die Nenntragfähigkeit ermittelt wird: ein Standardlastschwerpunkt von 500 oder 600 Millimetern und eine Standardhubhöhe von typischerweise 3.300 Millimetern. Sobald von diesen Bedingungen abgewichen wird, gilt nicht mehr die Nenntragfähigkeit, sondern die Resttragfähigkeit.

Was sich durch ein Anbaugerät ändert

Ein Anbaugerät beeinflusst die Resttragfähigkeit auf drei Wegen. Erstens fügt es Eigengewicht hinzu, das vom Staplergegengewicht ausgeglichen werden muss. Zweitens verschiebt es den Lastschwerpunkt nach vorne, häufig um 100 bis 400 Millimeter. Drittens kann es eine eigene Bewegung erzeugen, etwa beim Drehen oder Klammern, die zusätzliche dynamische Kräfte einleitet. Anbaugeräte mit Eigenbewegung wie Seitenschieber, Drehgeräte oder Greifer reduzieren die nutzbare Resttragfähigkeit erfahrungsgemäß stärker als statische Anbauten.

Hinzu kommen dynamische Kräfte aus Beschleunigung, Bremsung, Bodenunebenheiten und Vibrationen. In der Berechnung wird ein Stoßfaktor berücksichtigt, der diese Einflüsse abdeckt. Die DGUV Vorschrift 68 (Flurförderzeuge) und die Betriebssicherheitsverordnung (BetrSichV) verlangen, dass die Resttragfähigkeit für jede Stapler-Anbaugerät-Kombination dokumentiert und am Stapler sichtbar gekennzeichnet ist.

Berechnung in der Praxis

Ein Beispiel macht die Größenordnung deutlich. Ein Stapler mit einer Nenntragfähigkeit von 2.500 Kilogramm bei einem Standard-Lastschwerpunkt von 500 Millimetern erhält ein Drehgerät mit einem Eigengewicht von 600 Kilogramm und einer Vorbau-Verschiebung von 200 Millimetern. Schon vor jeder Lastaufnahme reduziert sich die Resttragfähigkeit auf etwa 1.700 bis 1.800 Kilogramm, je nach Hubhöhe sogar deutlich darunter. Wird zusätzlich eine Klammer in Kombination eingesetzt, fällt die Resttragfähigkeit weiter. Ohne den herstellerseitigen Standsicherheitsnachweis ist ein solcher Aufbau nicht zulässig.

Für die überschlägige Berechnung bieten mehrere Hersteller kostenlose Online-Rechner an. Die KAUP-Resttragfähigkeitsberechnung und der Durwen-Rechner liefern Richtwerte, ersetzen aber keinen verbindlichen Standsicherheitsnachweis durch den Staplerhersteller. Diese Einschränkung ist nicht formal, sondern haftungsrelevant: Bei einem Unfall infolge überlasteter Resttragfähigkeit greift die Berufsgenossenschaft regelmäßig auf den Stapler-Halter durch.

Hersteller im deutschen Markt

Der Markt für Stapler-Anbaugeräte wird von wenigen großen Anbietern dominiert. Die folgende Übersicht ordnet die wichtigsten Hersteller ein.

Die Wahl des Herstellers hängt häufig von der Stapler-Marke und dem Servicenetz ab. Die meisten Stapler-Hersteller (Linde, Toyota, Jungheinrich, STILL) bieten KAUP-, Cascade- oder Meyer-Geräte als Werksoption an und übernehmen den Standsicherheitsnachweis sowie die Anpassung der Hydraulik. Beim Nachrüsten gebrauchter Stapler ist diese Integration aufwändiger und erfordert eine eigene Konformitätsbewertung.

EU-Maschinenverordnung 2023/1230 ab Januar 2027

Die Verordnung (EU) 2023/1230 wurde am 14. Juni 2023 vom Europäischen Parlament und Rat erlassen und am 29. Juni 2023 im Amtsblatt der EU veröffentlicht. Sie ersetzt zum 20. Januar 2027 die bisherige Maschinenrichtlinie 2006/42/EG. Eine Übergangsphase, in der wahlweise einer der beiden Rechtstexte angewandt werden kann, gibt es nicht. Wer Maschinen oder Anbaugeräte nach diesem Datum in Verkehr bringt, muss die neuen Anforderungen erfüllen.

Die wichtigsten Neuerungen aus Sicht der Stapler-Anbaugeräte sind: ein erweiterter Anwendungsbereich (Software-Sicherheitsbauteile, KI-Komponenten), strengere Konformitätsbewertung für Hochrisiko-Maschinen nach Anhang I (Module B, G oder H mit notifizierter Stelle), Pflicht zur technischen Dokumentation für mindestens zehn Jahre, Cybersicherheitsanforderungen für vernetzte Steuerungen und die Möglichkeit digitaler Konformitätserklärungen für B2B-Anwendungen. Ausführliche Informationen veröffentlicht die DGUV in ihrem FAQ-Bereich zur EU-Maschinenverordnung.

Wesentliche Veränderung: Wer zum Hersteller wird

Eine der praxisrelevantesten Änderungen betrifft den Begriff der „wesentlichen Veränderung". Artikel 3 Absatz 16 der Verordnung definiert eine wesentliche Veränderung als jede physische oder digitale Modifikation, die vom Hersteller nicht vorgesehen war und die zu einer neuen oder erhöhten Gefährdung führt. Wer eine solche Veränderung vornimmt, wird ausdrücklich zum Hersteller mit allen damit verbundenen Pflichten nach Artikel 10. Eine neue Konformitätsbewertung, eine neue CE-Kennzeichnung und eine neue technische Dokumentation sind zwingend erforderlich.

Für Stapler-Betreiber heißt das konkret: Wer einen vorhandenen Stapler mit einem Anbaugerät kombiniert, das vom Stapler-Hersteller nicht freigegeben wurde, oder wer ein Anbaugerät umrüstet (etwa Verlängerung der Klammerarme, Aufbringen einer schweren Schweißkonstruktion, Änderung der Hydraulikanbindung), kann zum Hersteller im Sinne der Verordnung werden. Das ist nicht nur formaljuristisch relevant: Bei einem Schadensfall verschiebt sich die Haftung vom ursprünglichen Hersteller auf den umrüstenden Betrieb. Für die meisten Mittelständler ist das ein Risiko, das nicht eingegangen werden sollte. Die TÜV SÜD-Beratung zur EU-Maschinenverordnung und die entsprechenden Angebote von TÜV Rheinland sind in solchen Fällen oft günstiger als das Risiko einer ungeprüften Eigenkonstruktion.

Module der Konformitätsbewertung

Die Verordnung kennt vier Konformitätsbewertungs-Module. Modul A ist die interne Fertigungskontrolle ohne Beteiligung einer notifizierten Stelle, anwendbar nur auf Maschinen, die nicht in Anhang I als Hochrisiko-Maschinen eingestuft sind. Modul B umfasst die EU-Baumusterprüfung durch eine notifizierte Stelle, oft kombiniert mit Modul C oder D. Modul G ist die Einzelprüfung. Modul H ist die umfassende Qualitätssicherung. Stapler-Anbaugeräte fallen bei den meisten Standardanwendungen unter Modul A, bei Sonderkonstruktionen und KI-basierten Sicherheitsfunktionen aber zunehmend unter Modul B oder H.

FEM-Klassen und Hydraulikanschluss

Anbaugeräte und Stapler werden über genormte Schnittstellen verbunden. Die wichtigste Klassifizierung ist die FEM-Klasse, die den Aufnahmemaßen am Hubmast entspricht. Sie reicht von FEM 1 für sehr leichte Stapler bis FEM 5 für Schwerlast. Marktübliche Größen sind FEM 2 für Stapler bis 2,5 Tonnen und FEM 3 für Stapler bis 4 Tonnen. Ein Anbaugerät mit FEM 3 lässt sich nicht ohne Adapter an einem Stapler mit FEM 2 montieren. Beim Kauf eines neuen Anbaugeräts ist der erste Prüfschritt deshalb die FEM-Klasse des Staplers, gefolgt von der maximalen Tragfähigkeit und dem Lastschwerpunkt.

Der zweite Engpass ist die Hydraulik. Standard-Stapler verfügen ab Werk über zwei zusätzliche Hydraulikkreise neben Hub und Neigung, oft als ZH3 und ZH4 bezeichnet. Damit lassen sich ein Seitenschieber (ZH3) und ein Zinkenverstellgerät oder eine Klammer (ZH4) ansteuern. Sobald drei oder mehr Anbaufunktionen kombiniert werden (etwa Drehgerät plus Klammer plus Seitenschieber), ist eine fünfte Hydraulikfunktion (ZH5) erforderlich. Diese muss entweder ab Werk vorgesehen oder durch einen autorisierten Fachbetrieb nachgerüstet werden. Eine ungeprüfte Eigenmontage gilt nach EU-Maschinenverordnung 2023/1230 als wesentliche Veränderung.

Bei elektrohydraulischen Anbaugeräten kommt zusätzlich der CAN-Bus oder eine vergleichbare Steuerschnittstelle ins Spiel. Moderne Stapler von Linde, Toyota und Jungheinrich bieten konfigurierbare Bedienelemente am Joystick (Fingertip-Bedienung), die auf das jeweilige Anbaugerät abgestimmt werden müssen. Die Konfiguration erfolgt über Diagnosesoftware des Stapler-Herstellers und sollte ausschließlich durch geschultes Servicepersonal durchgeführt werden.

Wirtschaftlichkeit: Wann sich welches Anbaugerät rechnet

Die Beschaffungskosten von Anbaugeräten variieren erheblich. Ein Standard-Seitenschieber liegt bei 1.500 bis 3.000 Euro netto, ein Zinkenverstellgerät bei 3.000 bis 6.000 Euro, ein Drehgerät 360° bei 8.000 bis 18.000 Euro, eine Papierrollenklammer bei 12.000 bis 25.000 Euro und ein Acht-Paletten-Gerät bei 30.000 bis 60.000 Euro. Hinzu kommen Kosten für die Hydraulikanpassung am Stapler, die je nach Aufwand zwischen 800 und 4.000 Euro liegen.

Die Amortisation hängt vom Einsatzprofil ab. In einer Brauerei, die täglich 200 Lkw mit jeweils 30 Paletten verlädt, amortisiert sich ein Vier-Paletten-Gerät innerhalb von 12 bis 18 Monaten allein durch die eingesparten Hubzyklen. In einem mittelständischen Lager mit 30 Hubvorgängen pro Stunde und gemischter Lastenstruktur ist ein Zinkenverstellgerät meist nach drei bis sechs Monaten amortisiert, wenn die Zeit für das manuelle Verschieben der Zinken eingerechnet wird. Drehgeräte für Spezialanwendungen rechnen sich oft nicht über die Hubzeit, sondern über das Vermeiden alternativer Anlagen wie Hubkippgeräten oder Förderbändern.

Mietservice und Gebrauchtmarkt

Nicht jeder Anwendungsfall rechtfertigt den Kauf eines Anbaugeräts. KAUP, Meyer und einige regionale Stapler-Händler bieten Mietservice für Seitenschieber, Zinkenverstellgeräte und sogar Drehgeräte an. Für saisonale Spitzen, Projektgeschäft oder einmalige Aufträge ist das die wirtschaftlich sinnvollere Lösung. Die Tagesmieten liegen je nach Gerät zwischen 25 und 120 Euro, Monatsmieten zwischen 400 und 2.000 Euro.

Der Gebrauchtmarkt für Anbaugeräte ist gut entwickelt. Viele Stapler-Händler übernehmen Anbaugeräte beim Stapler-Kauf in Zahlung und verkaufen sie aufbereitet weiter. Bei einem Gebrauchtkauf sollten die Konformitätserklärung, das Tragfähigkeitsdiagramm und die Wartungshistorie geprüft werden. Anbaugeräte ohne dokumentierten Standsicherheitsnachweis für die geplante Stapler-Kombination sind ein erhebliches Risiko, da die Konformitätsbewertung sonst nachträglich erbracht werden muss.

Häufige Fehler in der betrieblichen Praxis

Erstens: Tragfähigkeitsdiagramm fehlt oder ist nicht angepasst. Die DGUV Vorschrift 68 verlangt ein gut sichtbares Diagramm für jede zulässige Stapler-Anbaugerät-Kombination. In der Praxis fehlt das Diagramm häufig oder zeigt nur die Werte ohne Anbaugerät.

Zweitens: Unzulässige Kombinationen. Drei oder vier Anbaugeräte in Reihe (Drehgerät plus Klammer plus Seitenschieber) führen schnell zu einer Resttragfähigkeit, die kaum noch wirtschaftlich nutzbar ist. Trotzdem wird diese Konfiguration in einigen Branchen aus Bequemlichkeit gefahren.

Drittens: Falsche Hydraulikanschlüsse. Die Anzahl der hydraulischen Funktionen am Stapler muss zur Steuerung der Anbaugeräte passen. Bei Drehgerät plus Klammergabel braucht es mindestens drei separate Hydraulikkreise, die nicht jeder Stapler ab Werk bietet.

Viertens: Vernachlässigung der wiederkehrenden Prüfung. Nach BetrSichV und DGUV Vorschrift 68 ist eine jährliche Prüfung des Staplers einschließlich Anbaugerät durch eine befähigte Person verpflichtend. Bei Schwerlastanwendungen mit Klammern oder Drehgeräten kann häufiger geprüft werden.

Fünftens: Unzureichende Fahrerunterweisung. Ein Staplerschein nach DGUV Grundsatz 308-001 deckt nicht automatisch alle Anbaugeräte ab. Für Klammern, Drehgeräte und Mehrfach-Palettengeräte ist eine ergänzende Unterweisung erforderlich, die jährlich aufgefrischt werden muss.

Sechstens: Fehlende Risikobewertung bei Eigenkonstruktion. Wer ein Anbaugerät selbst baut oder modifiziert, übernimmt nach EU-Maschinenverordnung 2023/1230 die Herstellerpflichten. Eine vollständige Risikobeurteilung nach DIN EN ISO 12100, eine technische Dokumentation und eine Konformitätserklärung sind dann Pflicht.

Checkliste Stapler-Anbaugeräte: Geplanten Einsatzfall genau definieren (Lastart, Gewicht, Höhe, Frequenz) · Tragfähigkeitsklasse (FEM 2 bis 5) und ISO-Klasse des Staplers prüfen · Anbaugerät vom Stapler-Hersteller freigeben lassen oder Standsicherheitsnachweis anfordern · Resttragfähigkeit für die gesamte Kombination berechnen lassen, KAUP- oder Durwen-Rechner als erste Orientierung nutzen · Tragfähigkeitsdiagramm sichtbar am Stapler anbringen · CE-Konformitätserklärung und technische Dokumentation aufbewahren · Hydraulikkreise und Steuerung passend zum Anbaugerät auslegen · Druckbegrenzungsventil bei Klammern auf das Material einstellen (Karton, Stein, Fass, Rolle) · Kauf, Miete oder Gebraucht-Beschaffung anhand des Nutzungsprofils entscheiden · Fahrer ergänzend zur Staplerschein-Ausbildung auf das jeweilige Anbaugerät unterweisen, jährlich auffrischen · Wiederkehrende Prüfung nach BetrSichV und DGUV Vorschrift 68 einplanen · Bei Eigenkonstruktion oder Umrüstung Risikobeurteilung nach DIN EN ISO 12100 durchführen · Konformitätsbewertung nach EU-Maschinenverordnung 2023/1230 ab Januar 2027 mit notifizierter Stelle abstimmen, sofern Hochrisiko-Anhang I betroffen ist · Wartungsintervalle des Anbaugeräts in den Stapler-Wartungsplan integrieren
