Druckluft-Audit nach ISO 11011: Wie Sie mit systematischer Leckageprüfung Tausende Euro Energiekosten sparen

Warum Druckluft der teuerste Energieträger in der Werkstatt ist

Die Erzeugung eines Kubikmeters Druckluft kostet zwischen 2 und 5 Cent, abhängig von der Kompressorgröße, dem Betriebsdruck und dem Strompreis. Das klingt zunächst wenig. In einem typischen Produktionsbetrieb mit einem Jahresverbrauch von 500.000 bis einer Million Kubikmetern summieren sich die Druckluftkosten jedoch schnell auf 15.000 bis 50.000 Euro pro Jahr, allein für den Strom. Hinzu kommen Wartung, Druckluftaufbereitung (Trocknung, Filtration) und Abschreibung der Kompressoren.

Der niedrige Wirkungsgrad ist der Hauptgrund für die hohen Kosten. Ein Kompressor wandelt etwa 94 Prozent der zugeführten elektrischen Energie in Wärme um. Nur rund sechs Prozent landen als nutzbare Druckenergie im Leitungsnetz. Wenn dann noch 20 bis 30 Prozent dieser ohnehin teuer erzeugten Druckluft durch Leckagen entweichen, wird das Druckluftsystem zu einem der größten Energiefresser im Betrieb.

In der Praxis wird dieses Problem häufig unterschätzt, weil die Druckluftkosten nicht als eigene Position in der Kostenrechnung auftauchen. Sie verschwinden in den allgemeinen Energiekosten oder den Gemeinkosten der Produktion. Ein Druckluft-Audit macht diese versteckten Kosten sichtbar.

Was ein Druckluft-Audit nach DIN EN ISO 11011 beinhaltet

Die Norm DIN EN ISO 11011, erstmals 2013 veröffentlicht (deutsche Fassung 2015), beschreibt ein strukturiertes Verfahren zur Energieeffizienz-Bewertung von Druckluftsystemen. Das Audit betrachtet das Gesamtsystem von der Erzeugung (Kompressor) über die Aufbereitung (Trockner, Filter) und die Verteilung (Leitungsnetz) bis hin zur Anwendung (Verbraucher, Werkzeuge, Maschinen).

Ein Druckluft-Audit nach ISO 11011 umfasst in der Regel folgende Schritte:

Zunächst erfolgt eine Bestandsaufnahme und Datenerhebung: Erfassung aller Kompressoren (Typ, Leistung, Baujahr, Betriebsstunden), Messung von Druck, Volumenstrom und Stromverbrauch über einen repräsentativen Zeitraum (typisch: ein bis zwei Wochen). Dann folgt eine Leckageortung: Systematische Begehung des gesamten Druckluftnetzes mit einem Ultraschall-Leckagesuchgerät. Die Ortung erfolgt bei laufendem Betrieb, jede gefundene Leckage wird mit einem Etikett markiert, fotografisch dokumentiert und wirtschaftlich bewertet (Kosten pro Jahr). Im Anschluss werden die Messdaten analysiert und der Energieverbrauch mit Branchenkennwerten verglichen. Der spezifische Leistungsbedarf (kWh pro Kubikmeter Druckluft) ist dabei die wichtigste Kennzahl. Typische Werte liegen bei 0,10 bis 0,13 kWh pro Normkubikmeter bei 7 bar. Abschließend liefert der Audit-Bericht einen priorisierten Maßnahmenkatalog mit Investitionskosten, Amortisationszeit und erwarteter Einsparung für jede empfohlene Maßnahme.

Die Firma Mader, als erstes Unternehmen weltweit mit einem TÜV-Süd-zertifizierten Druckluft-Audit nach DIN EN ISO 11011, gibt an, bei der Leckageortung durchschnittlich 56 Leckagen pro Tag zu identifizieren. Das Einsparpotenzial pro gefundener Leckage liegt im Schnitt bei rund 200 Euro pro Jahr.

Was Leckagen tatsächlich kosten: Tabelle nach Lochgröße

Die Kosten einer Druckluft-Leckage hängen vom Durchmesser der Undichtigkeit, dem Systemdruck und der Betriebsdauer ab. Die folgende Tabelle zeigt Richtwerte für ein System mit 6 bar Betriebsdruck bei Dauerbetrieb (8.760 Stunden pro Jahr) und einem Strompreis von 0,30 Euro pro kWh.

In der Praxis sind die meisten Leckagen klein, typischerweise 0,5 bis 1,5 mm Äquivalentdurchmesser. Die Einzelkosten liegen damit bei einigen Hundert bis rund 1.500 Euro pro Jahr. Da in einem durchschnittlichen Produktionsbetrieb jedoch 30 bis 60 solcher Leckagen gleichzeitig vorhanden sind, summiert sich der Gesamtverlust schnell auf fünfstellige Beträge. Die Beseitigung der Leckagen (Verschraubungen nachziehen, Dichtungen und Schläuche tauschen, defekte Kondensatableiter ersetzen) ist in den meisten Fällen mit geringem Aufwand und niedrigen Materialkosten möglich.

Wo Leckagen typischerweise auftreten

Die häufigsten Leckstellen in einem Druckluftsystem sind Verschraubungen und Gewindeverbindungen (fehlende oder veraltete Dichtung), Schlauchkupplungen und Schnellkupplungen (Verschleiß der Dichtlippen), Kondensatableiter (Ventile schließen nicht mehr korrekt), Absperrhähne und Ventile an Maschinen (Verschleiß, Korrosion) sowie Druckluftschläuche (Risse, poröses Material, Knickstellen). Ein häufig übersehener Punkt: Leckagen treten auch außerhalb der Produktionszeit auf. Wenn der Kompressor nachts oder am Wochenende anläuft, obwohl keine Produktion stattfindet, ist das ein deutliches Indiz für ein Leckageproblem. Ein einfacher Druckabfall-Test im Stillstand (Kompressor abschalten, Netz absperren, Druckverlust über die Zeit messen) liefert eine erste Einschätzung der Gesamtleckagerate.

Methoden der Leckageortung

Für die Lokalisierung einzelner Leckagen stehen mehrere Verfahren zur Verfügung:

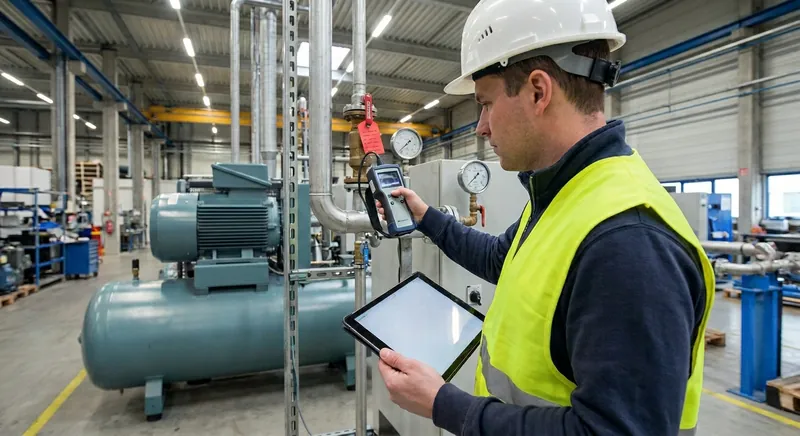

Der Ultraschall-Detektor ist der Praxisstandard für systematische Leckageortungen. Moderne Geräte wie das CS Instruments LD 500 oder LD 510 kombinieren die Leckageortung mit einer automatischen Kostenberechnung und einer digitalen Dokumentation. Die Ergebnisse lassen sich direkt in ein Energiemanagementsystem übertragen und dienen als Nachweis für Energieaudits nach ISO 50001 oder DIN EN 16247.

Über die Leckage hinaus: Weitere Einsparpotenziale im Druckluftsystem

Ein umfassendes Audit nach ISO 11011 betrachtet nicht nur Leckagen, sondern das gesamte System. In der Praxis ergeben sich häufig weitere Optimierungsansätze:

Druckniveau absenken: Viele Betriebe fahren ihr Druckluftsystem mit 8 bar, obwohl die meisten Werkzeuge und Maschinen nur 6 bar benötigen. Eine Absenkung von 8 auf 6 bar spart 12 bis 16 Prozent Energie, weil der Kompressor weniger Arbeit leisten muss.

Kompressorsteuerung optimieren: Bei mehreren Kompressoren sorgt eine übergeordnete Steuerung dafür, dass immer nur die tatsächlich benötigte Anzahl an Kompressoren läuft und die Leerlaufzeiten minimiert werden. Frequenzgeregelte Kompressoren passen ihre Drehzahl an den aktuellen Bedarf an und senken den Energieverbrauch insbesondere bei schwankendem Druckluftbedarf erheblich.

Wärmerückgewinnung nutzen: Da 94 Prozent der Kompressorleistung als Wärme anfällt, lässt sich diese Abwärme sinnvoll nutzen, etwa für die Hallenheizung, die Warmwasserbereitung oder die Trocknung von Werkstücken. Die Investitionskosten für eine Wärmerückgewinnung liegen bei 3.000 bis 10.000 Euro und amortisieren sich in der Regel innerhalb von ein bis drei Jahren.

Druckluftaufbereitung prüfen: Überdimensionierte oder veraltete Trockner und Filter erzeugen unnötige Druckverluste und verbrauchen Energie. Ein Druckabfall von mehr als 0,5 bar über die Aufbereitungsstrecke weist auf Wartungsbedarf oder falsche Dimensionierung hin.

Energieaudit-Pflicht und ISO 50001: Wann ein Druckluft-Audit vorgeschrieben ist

Unternehmen mit mehr als 250 Mitarbeitern oder über 50 Millionen Euro Jahresumsatz sind nach dem Energiedienstleistungsgesetz (EDL-G) verpflichtet, alle vier Jahre ein Energieaudit nach DIN EN 16247 durchzuführen oder ein Energiemanagementsystem nach ISO 50001 zu betreiben. In beiden Fällen ist die Druckluftversorgung ein relevanter Untersuchungsbereich, der im Auditbericht behandelt werden muss.

Ein Druckluft-Audit nach ISO 11011 liefert die Daten, die für den Druckluft-Abschnitt des Energieaudits oder des Energiemanagements benötigt werden. Die Ergebnisse sind direkt verwendbar für die Nachweisführung gegenüber dem BAFA und für die Dokumentation im Rahmen der ISO 50001. Darüber hinaus können die identifizierten Maßnahmen als Grundlage für BAFA-Fördermittelanträge (Bundesförderung für Energieeffizienz in der Wirtschaft) dienen.

Auch für Unternehmen unterhalb der Schwellenwerte ist ein Druckluft-Audit wirtschaftlich sinnvoll, wenn die jährlichen Druckluftkosten über 10.000 Euro liegen. Die Kosten für ein professionelles Audit liegen je nach Betriebsgröße zwischen 2.000 und 8.000 Euro. Bei einem typischen Einsparpotenzial von 20 bis 30 Prozent amortisiert sich das Audit innerhalb weniger Monate.

Rechenbeispiel: Metallverarbeitungsbetrieb mit 40 Mitarbeitern

Ein mittelständischer Metallverarbeitungsbetrieb betreibt zwei Schraubenkompressoren mit jeweils 22 kW Leistung und einem Jahresverbrauch von rund 700.000 Normkubikmetern Druckluft. Die jährlichen Stromkosten für die Drucklufterzeugung belaufen sich auf etwa 23.000 Euro (bei 0,30 Euro pro kWh). Ein Druckluft-Audit deckt 42 Leckagen mit einem geschätzten Gesamtverlust von 18 Prozent auf. Durch die Beseitigung der Leckagen (Materialkosten: rund 800 Euro, Arbeitszeit: zwei Tage Instandhaltung) sinken die Druckluftkosten um rund 4.100 Euro pro Jahr. Zusätzlich empfiehlt das Audit eine Absenkung des Systemdrucks von 7,5 auf 6,5 bar, was weitere 1.500 Euro pro Jahr einspart. Die Gesamteinsparung beträgt rund 5.600 Euro pro Jahr bei Audit-Kosten von 3.500 Euro. Das Audit amortisiert sich innerhalb von acht Monaten.

Selbst prüfen oder Dienstleister beauftragen?

Kleinere Betriebe mit einem einfachen Druckluftsystem (ein bis zwei Kompressoren, kurzes Leitungsnetz) können eine erste Leckageortung mit überschaubarem Aufwand selbst durchführen. Ultraschall-Leckagesuchgeräte der Einstiegsklasse sind ab etwa 2.000 Euro erhältlich. Hersteller wie Testo, CS Instruments oder SONOTEC bieten Geräte mit integrierter Kostenberechnung und Dokumentationsfunktion. Die Bedienung ist nach einer kurzen Einweisung auch für Instandhalter ohne Druckluft-Spezialwissen möglich.

Für größere Betriebe mit verzweigtem Leitungsnetz, mehreren Kompressoren und hohem Jahresverbrauch empfiehlt sich die Beauftragung eines spezialisierten Dienstleisters. Ein professionelles Audit-Team ortet pro Tag durchschnittlich 40 bis 60 Leckagen und erstellt eine normkonforme Dokumentation, die für die ISO 50001 oder das BAFA-Energieaudit verwendbar ist. Die Kosten für eine professionelle Leckageortung liegen bei 500 bis 1.500 Euro pro Einsatztag, abhängig von der Betriebsgröße und der Anlagenstruktur.

Ein entscheidender Vorteil des externen Dienstleisters liegt in der unvoreingenommenen Bewertung. Interne Instandhalter neigen dazu, bekannte Leckagen zu tolerieren, weil sie den Aufwand der Reparatur scheuen oder weil das Geräusch zum vertrauten Werkstattalltag gehört. Ein externer Auditor findet und dokumentiert dagegen jede einzelne Leckstelle unabhängig von internen Gewohnheiten.

Was Nichtstun kostet: Ein Fallbeispiel

In einem mittelständischen Kunststoffverarbeitungsbetrieb mit drei Kompressoren und einem jährlichen Druckluftbedarf von 1,2 Millionen Normkubikmetern lagen die jährlichen Stromkosten für die Druckluft bei rund 42.000 Euro. Der Betriebsleiter wusste, dass es „ein paar Undichtigkeiten" gab, schob die Prüfung aber seit drei Jahren vor sich her. Ein Audit deckte 68 Leckagen mit einem Gesamtverlust von 24 Prozent auf. Die jährlichen Verlustkosten durch diese Leckagen betrugen rund 10.000 Euro. Über die drei Jahre, in denen das Audit verschoben wurde, hatte der Betrieb also rund 30.000 Euro für Druckluft bezahlt, die ungenutzt in die Hallenluft entwichen war. Die Beseitigung aller 68 Leckagen kostete einschließlich Material und Arbeitszeit etwa 2.400 Euro. Das Audit selbst hatte 4.500 Euro gekostet. Der Return on Investment der gesamten Maßnahme lag bei weniger als zehn Monaten.

Leckagemanagement als kontinuierlicher Prozess

Ein einmaliges Audit reicht nicht aus, denn Leckagen entstehen laufend neu. Verschraubungen lockern sich durch Vibrationen, Dichtungen altern, Schläuche werden durch mechanische Beanspruchung porös. Die Erfahrung zeigt, dass ohne regelmäßige Nachkontrollen innerhalb von zwölf bis 18 Monaten bis zu 50 Prozent der beseitigten Leckagen erneut auftreten oder neue hinzukommen.

Ein effektives Leckagemanagement besteht aus drei Bausteinen: einer jährlichen systematischen Ortung mit Ultraschall, einer sofortigen Reparatur der gefundenen Lecks (idealerweise innerhalb von zwei Wochen nach Ortung) und einer Trendanalyse über mehrere Jahre, um wiederkehrende Problemstellen zu identifizieren und dauerhafte Lösungen zu finden (etwa den Austausch von Rohrleitungsabschnitten oder den Wechsel zu besseren Kupplungssystemen).

Digitale Leckagemanagement-Tools wie die LOOXR-App von Mader oder die Plattform ecoplanet ermöglichen eine lückenlose Dokumentation aller Funde, einschließlich Fotos, GPS-Position in der Halle, Messwerten und berechneten Kosten. Die Ergebnisse können direkt in das Energiemanagementsystem des Betriebs übernommen werden. Für Unternehmen mit ISO-50001-Zertifizierung ist diese durchgängige Dokumentation ein wesentlicher Vorteil, weil sie den kontinuierlichen Verbesserungsprozess nachweisbar macht.

Ein weiterer wichtiger Aspekt ist die Sensibilisierung der Mitarbeiter. In vielen Werkstätten werden defekte Kupplungen, undichte Schläuche oder nicht geschlossene Absperrhähne schlicht hingenommen, weil das Bewusstsein für die Kosten fehlt. Eine kurze Unterweisung, die den Zusammenhang zwischen einem zischenden Leck und den jährlichen Kosten verdeutlicht, kann dazu beitragen, dass Mitarbeiter Leckagen eigenständig melden und einfache Reparaturen sofort durchführen.

Checkliste: Druckluft-Audit im Betrieb anstoßen

Vorbereitung und Durchführung: Aktuelle Stromkosten für Druckluft ermitteln: Kompressorleistung × Betriebsstunden × Strompreis · Einfachen Druckabfall-Test am Wochenende durchführen: Kompressor abschalten, Druck messen, nach einer Stunde erneut messen · Audit-Anbieter auswählen: Auf TÜV-Zertifizierung nach ISO 11011 und herstellerunabhängige Beratung achten · Messperiode planen: mindestens eine Arbeitswoche, idealerweise zwei Wochen mit repräsentativer Produktionsauslastung · Leckageortung im laufenden Betrieb durchführen lassen (Ultraschall-Detektor) · Audit-Bericht mit priorisiertem Maßnahmenkatalog anfordern (inkl. Investitionskosten und Amortisationszeit) · Leckagen innerhalb von zwei Wochen beseitigen (Instandhaltung oder Audit-Anbieter) · Druckniveau überprüfen: Tatsächlichen Mindestdruck der Verbraucher ermitteln und Systemdruck anpassen · Wärmerückgewinnung prüfen: Ist die Kompressorabwärme nutzbar (Heizung, Warmwasser)? · Jährliche Wiederholungsortung als festen Termin im Wartungskalender eintragen · Ergebnisse für ISO 50001, DIN EN 16247 oder BAFA-Fördermittel dokumentieren
