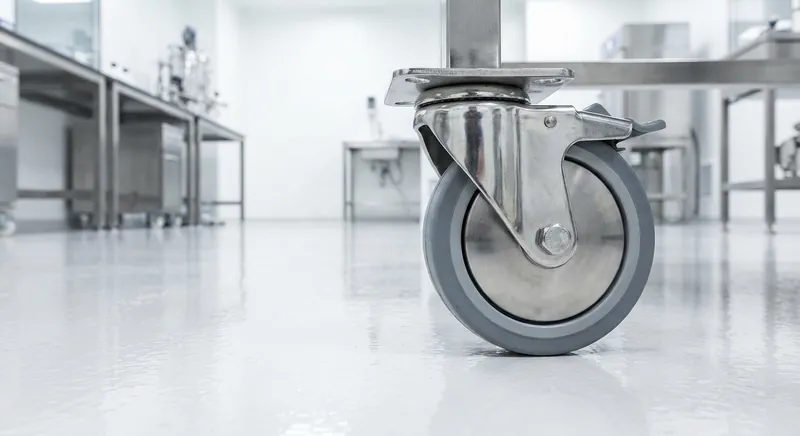

Edelstahlrollen für Reinraum, Pharma und Nassumgebungen: Wann V2A reicht und wann V4A Pflicht ist

V2A und V4A: Was die beiden Legierungen technisch unterscheidet

Die Bezeichnungen V2A und V4A stammen aus der Versuchsreihe der Krupp-Stahlwerke im frühen 20. Jahrhundert und bezeichnen heute umgangssprachlich zwei Edelstahlgruppen, die sich in einem entscheidenden Punkt unterscheiden: dem Molybdängehalt. V2A (Werkstoffnummer 1.4301, AISI 304) enthält kein Molybdän und ist gegen Wasser, Lebensmittel und milde Chemikalien beständig. V4A (Werkstoffnummer 1.4404, AISI 316L) enthält etwa 2,1 Prozent Molybdän, das die Beständigkeit gegen Chloride, reduzierende Säuren und aggressive Reinigungsmittel deutlich erhöht. Eine detaillierte Beständigkeitstabelle des Herstellers Behälter KG zeigt die Unterschiede bei über 990 Medien.

Für die Praxis bedeutet das: V2A reicht in den meisten Lebensmittelbetrieben aus, in denen mit milden Reinigungsmitteln und klarem Wasser gearbeitet wird. V4A wird dann zur Pflicht, wenn chloridhaltige Desinfektionsmittel (etwa Natriumhypochlorit), Salzlösungen oder aggressive Säuren zum Einsatz kommen. Der häufigste Fehler in der Beschaffung: Der Einkäufer wählt V2A, weil das Reinigungsmittel als „lebensmittelkonform" deklariert ist, ohne den Chloridgehalt zu prüfen. Viele zugelassene Desinfektionsmittel in der Fleischverarbeitung enthalten Aktivchlor, das V2A-Edelstahl innerhalb von Monaten mit Lochkorrosion zerstört. Ein Blick auf das Sicherheitsdatenblatt des Reinigungsmittels (Abschnitt 3: Zusammensetzung) gibt Aufschluss.

In der Pharmaindustrie schreiben die GMP-Richtlinien (Annex 1) für produktberührende Oberflächen in der Regel 1.4404 oder 1.4435 vor, wobei die Rollen eines Transportwagens formal nicht als produktberührend gelten. In der Praxis fordern aber viele Pharma-Auditoren auch für Rollen V4A, weil es das Risiko von Korrosionspartikeln auf dem Hallenboden eliminiert. Der Preisunterschied zwischen V2A und V4A liegt bei Edelstahlrollen im Bereich von 30 bis 40 Prozent und ist angesichts der Gesamtkosten eines Pharma-Transportwagens (2.000 bis 8.000 Euro) ein überschaubarer Aufschlag.

Welche Edelstahlrolle eignet sich für welchen Einsatz?

Radmaterialien für Nassumgebungen: Was sich mit Edelstahlgehäusen kombinieren lässt

Das Gehäuse aus Edelstahl schützt die Konstruktion, aber das Rad selbst muss ebenfalls wasser- und chemikalienbeständig sein. Standard-Polyurethan auf Polyester-Basis ist hydrolyseempfindlich: Bei dauerhaftem Kontakt mit Wasser oder Dampf quillt der Belag auf und löst sich vom Radkörper. Blickle bietet im Edelstahlprogramm deshalb spezielle Serien an, die auf dieses Problem abgestimmt sind.

Die POBS-Serie verwendet einen Radkörper aus Polyamid mit einem extradicken Laufbelag aus Besthane Soft (75 Shore A), der reaktionsgegossen wird und dadurch vollständig hydrolysebeständig ist. Die POTHS-Serie setzt auf einen thermoplastischen Polyurethan-Belag (TPU, 80 Shore A, blau) auf einem stoßfesten Polyamid-Kern, der ebenfalls korrosions- und hydrolysebeständig ist und zudem spurlos auf empfindlichen Böden abrollt. Für Anwendungen, bei denen Bodenschonung keine Rolle spielt (etwa auf Edelstahl- oder Fliesenböden in Schlachtbetrieben), sind Polyamid-Rollen der PO- und POG-Serien eine kostengünstige Alternative. Sie sind uneingeschränkt wasserbeständig, erzeugen aber mehr Laufgeräusch und können beschichtete Böden beschädigen.

Die Gehäuseserien LEX und LKX (Edelstahl-Lenkgehäuse) sowie BX und BKX (Edelstahl-Bockgehäuse) werden vibrationsgeschliffen, was eine glatte, spaltfreie Oberfläche erzeugt, an der sich keine Keime ansiedeln können. Die Kugellager sind korrosionsbeständig ausgeführt und werksseitig mit lebensmittelkonformem Fett befüllt. Die Achsen bestehen ebenfalls aus Edelstahl, was den häufigen Fehler vermeidet, dass eine korrosionsfeste Rolle an einer Standard-Stahlachse montiert wird und die Achse als erstes Bauteil versagt. Eine POBS-Lenkrolle mit LEX-Edelstahlgehäuse (125 mm Durchmesser, Kugellager) kostet etwa 80 bis 130 Euro, die POTHS-Variante liegt bei 60 bis 100 Euro. Zum Vergleich: Eine Standard-Polyurethan-Lenkrolle mit verzinktem Gehäuse gleicher Größe kostet 15 bis 30 Euro. Der vier- bis fünffach höhere Anschaffungspreis amortisiert sich in Nassumgebungen durch die deutlich längere Standzeit der Rollen.

EHEDG und Hygienic Design: Was die Richtlinien für Rollen bedeuten

Die European Hygienic Engineering and Design Group (EHEDG) definiert Konstruktionsprinzipien für Maschinen und Anlagen in der Lebensmittel- und Pharmaindustrie. Die Kernprinzipien umfassen eine konstruktive Vermeidung von Toträumen, selbstentleerende Oberflächen, glatte und spaltfreie Schweißnähte, hygienegerecht ausgeführte Gewinde sowie korrosionsbeständige Werkstoffe. Rollen werden in den EHEDG-Richtlinien nicht explizit behandelt, aber die allgemeinen Gestaltungsgrundsätze gelten auch für sie.

In der Praxis bedeutet das: Eine Edelstahlrolle für den Hygieneeinsatz sollte keine Schmiernippel, keine offenen Gewinde und keine Spalte aufweisen, in denen sich Flüssigkeiten oder Produktreste sammeln können. Die Drehkranzabdichtung muss so konstruiert sein, dass Wasser bei der Nassreinigung nicht ins Innere gelangt. Blickle realisiert das bei den LEX- und LKX-Gehäusen durch eine integrierte Labyrinthdichtung, die auch unter Hochdruckreinigung (bis IP69K-Äquivalenz) funktionsfähig bleibt. Ein weiteres Kriterium ist die Oberflächenrauheit: In der Lebensmittel- und Pharmaindustrie gilt eine Rauheit von Ra ≤ 0,8 µm als Standard für produktberührende Oberflächen. Die vibrationsgeschliffenen Blickle-Edelstahlgehäuse erreichen entsprechende Rauheitswerte, was die hygienische Reinigung verbessert und die Bildung von Biofilmen erschwert.

Der dänische Spezialhersteller NGI (Nordisk Gruppen Industri) hat sich auf EHEDG-zertifizierte Edelstahlkomponenten spezialisiert und bietet Rollen an, die nach EHEDG-, 3-A- und USDA-Prinzipien konstruiert sind. Die NGI-Rollen verfügen über selbstentleerende Oberflächen, versiegelte Lager ohne Schmierfett und sind für Dampfsterilisation in Autoklaven zugelassen. In Deutschland bietet Seuthe (Diemelstadt) vergleichbare Reinraum-Rollen aus V4A an, die komplett ohne Fett oder andere Zusätze auskommen und zum Dampfsterilisieren geeignet sind.

Drei Einsatzbereiche, drei Auslegungslogiken

In der Lebensmittelproduktion (Fleischverarbeitung, Molkerei, Getränkeindustrie) werden Transportwagen täglich mit Hochdruckreinigern und schäumenden Reinigungsmitteln gereinigt. V2A-Edelstahlgehäuse reichen aus, sofern die Reinigungsmittel chloridfrei sind. Beim Einsatz von Chlorbleichlauge oder chloridhaltigen Desinfektionsmitteln ist V4A erforderlich, da V2A unter Chlorideinwirkung Lochkorrosion entwickelt. Das Radmaterial sollte hydrolysebeständig sein: Blickle POBS (Besthane Soft) oder POTHS (TPU) sind die Standardempfehlung. Eine verbreitete Fehleinschätzung ist, dass Polyamid-Räder in Nassumgebungen immer die bessere Wahl seien, weil Polyamid selbst nicht hydrolysiert. Tatsächlich nimmt Polyamid aber bis zu 2,5 Prozent Feuchtigkeit auf, was die Maßhaltigkeit und den Rollwiderstand negativ beeinflusst. Für Nassumgebungen mit gleichzeitig hohen Anforderungen an Laufruhe und Bodenschonung ist reaktionsgegossenes Polyurethan (POBS) die überlegene Lösung. Ein Satz von vier Edelstahlrollen (zwei Lenk-, zwei Bockrollen, 125 mm) kostet in V2A-Ausführung etwa 300 bis 500 Euro, in V4A 400 bis 700 Euro.

In der Pharmaindustrie gelten GMP-Anforderungen nach EU-GMP Annex 1, die eine dokumentierte Materialqualifikation aller eingesetzten Komponenten verlangen. Für Rollen in GMP-Bereichen der Klassen A bis C wird in der Praxis nahezu ausschließlich V4A (1.4404 oder 1.4435) spezifiziert, auch wenn die Verordnung Rollen nicht explizit als produktberührende Oberflächen klassifiziert. Auditoren achten auf Korrosionsfreiheit, Reinigbarkeit und die Abwesenheit von Schmierstoffen, die als Kontaminationsquelle gewertet werden können. Blickle bietet für dieses Segment Sonderlösungen mit gekennzeichneten Werkstoffzertifikaten (3.1-Zeugnis nach EN 10204) an. Die Lieferzeit für dokumentierte Pharma-Konfigurationen liegt typischerweise bei drei bis sechs Wochen und sollte bei der Projektplanung berücksichtigt werden.

Im Reinraum (ISO 14644-1, Klassen 5 bis 8) kommt zu den Korrosionsanforderungen die Partikelemission hinzu. Standardrollen mit Gummibelag sind hier nicht einsetzbar, weil der Abrieb Partikel freisetzt, die den Reinraum kontaminieren. Polyurethan-Beläge wie Blickle Besthane Soft erzeugen deutlich weniger Abrieb und können in ISO-Klasse-7- und -8-Reinräumen eingesetzt werden. Für ISO-Klasse-5-Umgebungen (Halbleiterfertigung, Sterilproduktion) sind Sonderlösungen notwendig, bei denen die Partikelemission unter definierten Bedingungen getestet und dokumentiert wird. In diesen Bereichen kommen auch ESD-ableitfähige Varianten zum Einsatz, die statische Aufladung verhindern und damit das Risiko elektrostatischer Entladungen an empfindlichen Produkten eliminieren.

Internationale Perspektive: Hygienische Rollen in der dänischen Lebensmittelindustrie

Dänemark gilt in der Lebensmittelindustrie als Vorreiter beim Hygienic Design. Die strenge Kontrolle durch die dänische Lebensmittelbehörde (Fødevarestyrelsen) und die enge Zusammenarbeit zwischen Herstellern, Forschungsinstituten und der EHEDG haben dazu geführt, dass dänische Molkereien und Fleischverarbeiter Hygienic-Design-Prinzipien konsequenter umsetzen als viele Betriebe in anderen europäischen Ländern. Arla Foods, die größte Molkereigenossenschaft Europas mit Sitz in Aarhus, spezifiziert für alle Transportwagen in Produktionsbereichen V4A-Edelstahlrollen mit abgedichteten Lagern und selbstentleerenden Gehäusen. Die Rollen müssen bei der CIP-Reinigung (Cleaning in Place) mit Lauge bei 80 Grad und Säure bei 65 Grad funktionsfähig bleiben, ohne dass Fett ausgewaschen wird oder Dichtungen versagen.

Für deutsche Betriebe zeigt das dänische Beispiel, dass die Investition in hochwertige Edelstahlrollen weniger eine Frage gesetzlicher Vorgaben als der Prozesssicherheit ist. Wer in der Lebensmittelproduktion Standardrollen einsetzt, riskiert bei jeder Nassreinigung Korrosionspartikel auf dem Boden, vorzeitigen Lagerverschleiß durch eingedrungenes Wasser und im schlimmsten Fall einen Hygienebefund bei der nächsten Betriebskontrolle. Die Mehrkosten für Edelstahlrollen gegenüber Standardstahl liegen bei einem Transportwagen mit vier Rollen zwischen 200 und 500 Euro. Dieser Betrag amortisiert sich angesichts der eingesparten Austauschkosten und des vermiedenen Auditrisikos in der Regel innerhalb des ersten Jahres. Hinzu kommt ein Faktor, der in der Kostenrechnung selten auftaucht: Standardrollen, die in Nassumgebungen korrodieren, hinterlassen Rostspuren auf dem Boden, die sich in helle Kunststoffböden einfressen und nur mit aufwendiger Sanierung entfernt werden können.

Herstellervergleich: Edelstahlrollen im deutschen Markt

Blickle bietet das breiteste Standardprogramm an Edelstahlrollen im deutschen Markt und deckt mit fünf Radserien und vier Gehäuseserien nahezu jede Kombination aus Tragfähigkeit, Radmaterial und Befestigungsart ab. Die Tragfähigkeiten reichen bei den POBS-Rollen von 120 bis 800 kg pro Rolle, bei den Schwerlast-Polyamid-Rollen der SPO-Serie bis über 1.500 kg. Für Spezialbereiche wie die Pharmafertigung oder ISO-5-Reinräume sind Hersteller wie NGI und Seuthe die erste Wahl, weil sie Rollen ohne jegliche Schmierstoffe und mit EHEDG-konformer Geometrie anbieten. Der Preisaufschlag für diese Spezialrollen liegt bei 50 bis 100 Prozent über dem Blickle-Edelstahlprogramm, rechtfertigt sich aber durch die vereinfachte Auditierung und die Erfüllung der höchsten Hygieneanforderungen. TENTE ist im Medizintechnik-Bereich stark vertreten und bietet Edelstahlrollen mit Zentralfeststeller an, die sich in Krankenhäusern und Laboren bewährt haben. Torwegge führt ein solides Edelstahl-Grundprogramm mit transparenten Einzelpreisen im Onlineshop.

Häufige Fehler bei Edelstahlrollen in Nass- und Hygienebereichen

In der Praxis werden Edelstahlrollen häufig ausschließlich nach dem Gehäusematerial ausgewählt, ohne die Beständigkeit des Radbelags oder der Lagerung zu berücksichtigen. Besonders problematisch ist Standard-Polyurethan in dauerhaft feuchten Umgebungen, da hydrolyseempfindliche Beläge aufquellen und sich vom Radkörper lösen können.

Ebenfalls häufig ist die falsche Wahl der Edelstahllegierung. V2A-Edelstahl reicht für viele Lebensmittelbereiche aus, versagt jedoch bei chloridhaltigen Reinigungs- und Desinfektionsmitteln häufig durch Lochkorrosion. In solchen Anwendungen ist V4A technisch notwendig.

Ein weiterer Fehler ist die Verwendung offener oder nicht ausreichend abgedichteter Lager. Dringt Feuchtigkeit in die Lagerung ein, entstehen Korrosion, erhöhter Rollwiderstand und vorzeitiger Lagerausfall – selbst dann, wenn das Gehäuse vollständig aus Edelstahl besteht.

Checkliste: Edelstahlrollen für Hygiene- und Nassumgebungen beschaffen

Beschaffungs-Checkliste für Edelstahlrollen

☐ Reinigungsmittel und Desinfektionsmittel am Einsatzort dokumentiert (chloridhaltig?)
☐ Edelstahllegierung gewählt: V2A bei milden Reinigern, V4A bei Chlorid, Säure oder Pharma
☐ Radmaterial auf Hydrolysebeständigkeit geprüft (kein Standard-PU in Nassumgebungen)
☐ Lager korrosionsbeständig und abgedichtet spezifiziert
☐ Gehäuse auf EHEDG-Prinzipien geprüft: keine Toträume, selbstentleerend, spaltfrei
☐ Bei Pharma GMP: V4A-Werkstoffzeugnis (3.1 nach EN 10204) beim Hersteller angefordert
☐ Bei Reinraum: Partikelemission des Radbelags dokumentiert (ISO-Klasse?)
☐ Bei Dampfsterilisation: Rolle auf Autoklavierfähigkeit geprüft
☐ Preisvergleich V2A vs. V4A erstellt (Aufschlag ca. 30–40 % für V4A)
☐ Mindestens zwei Hersteller angefragt (Blickle, TENTE, NGI, Seuthe)
