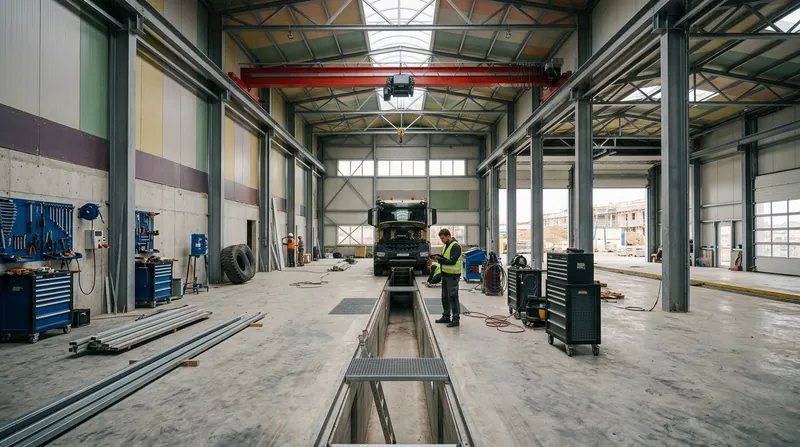

Werkstatthalle bauen: Hallenhöhe, Kran, Grube und Ausstattung richtig planen

Was eine Werkstatthalle von einer Lagerhalle unterscheidet

Der wichtigste Unterschied liegt in der Nutzung. Eine Lagerhalle nimmt Waren auf, eine Werkstatthalle nimmt Prozesse auf. In ihr wird gearbeitet, montiert, repariert oder gefertigt, und das an festen Arbeitsplätzen mit Maschinen und Werkzeugen. Daraus ergeben sich Anforderungen, die ein reines Lager nicht stellt: eine ausreichende Höhe für Kran und Anlagen, ein Boden, der Maschinenlasten und Fahrzeuge trägt, eine leistungsfähige Stromversorgung und je nach Gewerk zusätzliche Medien wie Druckluft oder Absaugung.

Deshalb beginnt die Planung einer Werkstatthalle nicht mit der Fläche, sondern mit den Abläufen. Welche Maschinen kommen zum Einsatz, welche Fahrzeuge fahren ein, wo entstehen Arbeitsplätze, und wie bewegt sich das Material durch die Halle? Erst aus diesen Fragen ergeben sich Grundriss, Höhe, Bodenaufbau und Technik. Wer die Halle nur nach Quadratmetern plant, riskiert Engpässe, die sich später nur mit hohem Aufwand beheben lassen. Die reinen Baukosten je Quadratmeter nach Bauweise behandelt der Beitrag zu den Hallenbau-Kosten, der als Grundlage für die Kostenschätzung dient.

Hallenhöhe und lichte Höhe

Die Höhe einer Werkstatthalle ist mehr als eine Zahl auf dem Plan. Entscheidend ist nicht die Gebäudehöhe, sondern die tatsächlich nutzbare lichte Höhe unter allen Einbauten. Nach den Angaben des Fachportals DieImmobilie.de konkurrieren Kranbahnen, Lüftungskanäle, Beleuchtung, Fördertechnik und hohe Maschinen um den Raum unter dem Dach, sodass eine nominell große Höhe durch technische Installationen deutlich eingeschränkt werden kann.

Für die Planung heißt das, die benötigte Höhe von der Nutzung her zu bestimmen. Wird ein Kran eingesetzt, muss über der höchsten anzuhebenden Last noch Raum für Haken, Laufkatze und Kranbahn bleiben. Fahren hohe Fahrzeuge ein oder werden Anlagen mit großer Bauhöhe betrieben, steigt der Bedarf entsprechend. Eine Werkstatthalle wird deshalb in der Regel höher geplant als ein einfaches Lager. Zugleich erhöht jede zusätzliche Höhe die Bau- und Heizkosten, weshalb die Höhe bewusst auf den tatsächlichen Bedarf und eine sinnvolle Reserve abzustimmen ist.

Der Hallenkran: Bauformen, Kranbahn und Prüfpflicht

Ein Hallenkran ist in vielen Werkstätten das zentrale Hebemittel. Verbreitet sind Brückenkrane, die auf einer Kranbahn über die gesamte Hallenbreite verfahren, sowie Konsol- und Schwenkkrane für einzelne Arbeitsplätze. Wichtig ist, dass die Kranbahn und ihre Tragkonstruktion Teil des Tragwerks sind. Sie müssen von Anfang an in die Statik der Halle eingeplant werden, weil sie erhebliche Lasten in Stützen und Fundamente einleiten. Ein Kran lässt sich nur mit großem Aufwand nachrüsten, wenn die Halle nicht dafür ausgelegt wurde.

Krane unterliegen zudem klaren Sicherheits- und Prüfvorschriften. Nach der einschlägigen Unfallverhütungsvorschrift der Deutschen Gesetzlichen Unfallversicherung sind kraftbetriebene Krane vor der ersten Inbetriebnahme durch einen Sachverständigen und danach wiederkehrend, mindestens einmal jährlich, durch einen Sachkundigen zu prüfen. Die Ergebnisse sind in ein Prüfbuch einzutragen. Hinzu kommen Anforderungen an Sicherheitsabstände, Zugänge und die Qualifikation des Kranführers. Wer einen Kran plant, sollte diese laufenden Pflichten von Beginn an einkalkulieren, weil sie über die gesamte Nutzungsdauer bestehen.

Arbeitsgrube, Hebebühne und Bodenbelastung

In Kfz- und Fahrzeugwerkstätten stellt sich die Frage nach der Zugänglichkeit von unten. Eine Arbeitsgrube ermöglicht bequeme Arbeiten am Unterboden, muss aber baulich früh eingeplant werden, weil sie in die Bodenplatte eingreift und eigene Anforderungen an Entwässerung, Belüftung und Absturzsicherung stellt. Alternativ oder ergänzend kommen Hebebühnen zum Einsatz, die weniger baulichen Aufwand erfordern, dafür aber Platz und eine ausreichend tragfähige Aufstellfläche brauchen. Welche Lösung passt, hängt von den Fahrzeugen, den Arbeitsabläufen und dem verfügbaren Platz ab.

Der Boden einer Werkstatthalle trägt Maschinen, Fahrzeuge und Hebemittel und ist zugleich Verkehrsfläche. Deshalb genügt keine pauschale Flächenlast. Punktlasten schwerer Maschinen, dynamische Belastungen durch Fahrbewegungen und die Aufstellung empfindlicher Anlagen müssen einzeln betrachtet werden. Für Maschinen, die Schwingungen erzeugen oder empfindlich auf Erschütterungen reagieren, kann ein vom übrigen Boden entkoppeltes Maschinenfundament sinnvoll sein, damit sich Vibrationen nicht auf benachbarte Arbeitsplätze übertragen. Die Grundlagen der Bodenplatte und Gründung behandelt der Beitrag zum Hallenfundament.

Medienversorgung: Strom, Druckluft und Absaugung

Eine Werkstatt braucht mehr als Steckdosen. Maschinen benötigen häufig Drehstrom und eigene Absicherungen, hinzu kommen Beleuchtung, Lüftung, Heizung, Ladepunkte für Flurförderzeuge und die IT. Werden viele Verbraucher gleichzeitig betrieben, entstehen Lastspitzen, die bei der Auslegung des Anschlusses berücksichtigt werden müssen. Sinnvoll ist eine Planung, die von einer Maschinenliste ausgeht und zugleich Reserven für zusätzliche Anlagen und die Elektrifizierung vorsieht, weil sich der Strombedarf oft schneller erhöht als erwartet.

Je nach Gewerk kommen weitere Medien hinzu. Eine Druckluftversorgung mit einem festen Leitungsnetz und ausreichend verteilten Anschlüssen gehört in vielen Werkstätten zur Grundausstattung. In Kfz-Werkstätten ist eine Abgasabsaugung nötig, in der Metall- und Holzbearbeitung eine Späne- oder Staubabsaugung. Diese Netze sollten früh geplant und mit Reserven versehen werden, weil sich Leitungswege später nur schwer verändern lassen. Die Position der Anschlüsse entscheidet mit darüber, ob Maschinen flexibel aufgestellt und gewartet werden können.

Tore, Zufahrt und Innenaufteilung

Werkstatthallen brauchen in der Regel große Tore, damit Fahrzeuge, Maschinen oder Material ein- und ausfahren können. Sektionaltore in passender Breite und Höhe sind hier verbreitet. Die Tore und die Zufahrt müssen auf die größten zu erwartenden Fahrzeuge abgestimmt sein, einschließlich der Rangierflächen davor. Zu enge Tore oder schlecht geplante Zufahrten behindern den Betrieb dauerhaft und lassen sich kaum nachbessern.

Im Inneren ist die Aufteilung entscheidend. Eine Werkstatthalle kombiniert oft mehrere Bereiche: die eigentliche Werkstatt, ein Ersatzteil- oder Materiallager, Büro- und Sozialräume und bei Kundenverkehr einen Empfangsbereich. Diese Zonen sollten so angeordnet sein, dass die Wege kurz sind und laute oder gefährdete Bereiche von ruhigen Zonen getrennt werden. Eine Zwischendecke kann Platz sparen, indem Büros oder Sozialräume auf einer zweiten Ebene entstehen und die Hallenhöhe besser genutzt wird. Auch die Trennung von Fußwegen und Fahrzeugverkehr gehört in die Planung, um Konflikte und Unfälle zu vermeiden.

Arbeitsschutz und Vorschriften

Als Arbeitsstätte unterliegt eine Werkstatthalle dem Arbeitsschutzrecht. Die Technischen Regeln für Arbeitsstätten machen Vorgaben zu Raumabmessungen, Beleuchtung, Klima, Verkehrswegen sowie Flucht- und Rettungswegen. Diese Anforderungen bestimmen mit, wie hoch die Halle sein muss, wie breit die Wege sind und wie die Arbeitsplätze beleuchtet werden. Sie sind deshalb kein nachgelagertes Thema, sondern Teil der baulichen Planung.

Hinzu kommen nutzungsspezifische Vorschriften. Für Krane gelten die Prüf- und Betriebsvorschriften der Unfallversicherung, für Arbeitsgruben bestehen eigene Anforderungen an Sicherung und Belüftung, und in Kfz-Werkstätten ist der Umgang mit wassergefährdenden Stoffen zu beachten, was einen Abscheider für Öl und Schmutz erforderlich machen kann. Werden Gefahrstoffe gelagert, greifen zusätzliche Regeln. Und da Werkstätten oft erhöhte Brandlasten aufweisen, ist der Brandschutz früh einzubinden, wie der Beitrag zum Brandschutzkonzept für Lager- und Produktionshallen zeigt.

Kosten und Wirtschaftlichkeit

Die Ausstattung treibt die Kosten einer Werkstatthalle stärker als die reine Hallenfläche. Ein Hallenkran, eine Arbeitsgrube, eine leistungsfähige Elektroinstallation, Druckluft und Absaugung sowie Büro- und Sozialflächen sind deutlich kostenintensiver als eine einfache, ungedämmte Lagerhülle. Auch die Dämmung spielt eine Rolle, weil eine beheizte Werkstatt mit ständigen Arbeitsplätzen andere Anforderungen stellt als ein Kaltlager. Wie sich die Entscheidung zwischen gedämmter und ungedämmter Halle auswirkt, behandelt der Beitrag zur Hallendämmung.

Für eine belastbare Kalkulation empfiehlt es sich, die Grundkonstruktion und die Ausstattung getrennt zu betrachten. Die Grundkonstruktion folgt den Baukosten je Quadratmeter, die Ausstattung ergibt sich aus der konkreten Nutzung. Wer die benötigte Technik früh festlegt, vermeidet teure Nachrüstungen und erhält eine Halle, die zum Betrieb passt. Reserven bei Höhe, Stromversorgung und Fläche sind dabei sinnvoll, sollten aber bewusst dosiert werden, damit die Halle weder unterdimensioniert noch unnötig teuer wird. Eine gute Werkstatthalle ist deshalb kein Maximum an Ausstattung, sondern die passende Kombination aus dem, was der Betrieb heute braucht, und dem, was er absehbar brauchen wird.

Der Hallenboden im Detail: Oberfläche, Ebenheit und Fugen

Über die reine Tragfähigkeit hinaus entscheidet die Ausführung des Bodens über die Nutzbarkeit der Werkstatt. Die Oberfläche muss zum Betrieb passen. In Bereichen mit Ölen, Kraftstoffen, Reinigungsmitteln oder Chemikalien sind beständige Beschichtungen nötig, die den Boden vor dem Eindringen dieser Stoffe schützen und sich gut reinigen lassen. Wo häufig schwere Stapler oder Fahrzeuge fahren, muss die Oberfläche besonders abriebfest sein. Rutschhemmung und Reinigungsverfahren sollten ebenfalls früh festgelegt werden, weil sie das Material und den Aufbau des Bodens bestimmen.

Auch die Ebenheit ist wichtig. Maschinen, die exakt ausgerichtet werden müssen, und Flurförderzeuge reagieren empfindlich auf Unebenheiten, weshalb je nach Nutzung erhöhte Anforderungen an die Toleranzen gelten. Ein weiterer Punkt sind die Fugen. Sie sind technisch notwendig, können aber zu Schwachstellen werden, wenn Maschinenfüße, Regalstützen oder Fahrspuren direkt auf ihnen liegen. Die spätere Maschinenaufstellung sollte deshalb mit dem Fugenplan abgestimmt werden. Bodenkanäle, Entwässerungsrinnen und Leerrohre brauchen eine klare Position, weil nachträgliche Bohrungen oder Schnitte die Bewehrung und die Abdichtung beschädigen können.

Beleuchtung, Heizung und Klima in der Werkstatt

An Arbeitsplätzen in einer Werkstatt ist gutes Licht wichtig. Tageslicht über Lichtbänder oder Fenster verbessert die Arbeitsbedingungen und senkt den Strombedarf für die Beleuchtung, muss aber mit dem Wärmeschutz und dem sommerlichen Hitzeschutz abgestimmt werden. Ergänzend sorgt eine ausreichende künstliche Beleuchtung dafür, dass die Anforderungen der Arbeitsstättenregeln erfüllt werden. Die Beleuchtung sollte auf die konkreten Tätigkeiten abgestimmt sein, weil an Montage-, Prüf- oder Schweißplätzen unterschiedliche Lichtverhältnisse nötig sind.

Für die Beheizung großer, hoher Werkstatthallen kommen Systeme in Betracht, die die Wärme dorthin bringen, wo sie gebraucht wird. Strahlungsheizungen wie Dunkel- oder Hellstrahler erwärmen gezielt Flächen und Personen, während Warmlufterzeuger die Raumluft temperieren. Welche Lösung sinnvoll ist, hängt von der Nutzung, der Hallenhöhe und der Dämmung ab. Eine Lüftung mit Wärmerückgewinnung kann in beheizten Werkstätten helfen, die Abwärme zu nutzen. Da diese Technik mit der Dämmung und dem Energierecht zusammenhängt, gehört sie in die frühe Planung und nicht erst in den Innenausbau.

Erweiterung und Flexibilität einplanen

Werkstätten verändern sich. Neue Maschinen, andere Aufträge oder zusätzliche Arbeitsplätze führen dazu, dass sich das Layout im Laufe der Zeit wandelt. Eine Halle, die nur für den ersten Zustand geplant ist, stößt dadurch früh an Grenzen. Große stützenfreie Bereiche bieten mehr Freiheit bei der Anordnung von Maschinen und Fahrwegen, sind konstruktiv aber aufwendiger. Ein regelmäßiges Stützenraster kann wirtschaftlicher sein, darf aber wichtige Fahrwege oder Maschinenachsen nicht behindern. Die beste Lösung ergibt sich aus dem Zusammenspiel von Nutzung, Konstruktion und möglicher Entwicklung.

Flexibilität lässt sich auch in die Gebäudetechnik einbauen. Modulare Verteilungen, zugängliche Leitungstrassen und Hauptleitungen mit Reserven erleichtern es, neue Verbraucher für Strom, Druckluft oder Absaugung anzuschließen. Erweiterungsflächen auf dem Grundstück und vorbereitete Anschlusspunkte machen spätere Anbauten einfacher. Wer diese Reserven bewusst plant, ohne die Halle zu überdimensionieren, hält sie über Jahre nutzbar. Wie sich eine Halle konkret erweitern oder umbauen lässt, behandelt der ergänzende Beitrag zum Ausbau bestehender Lager und Hallen.

Häufige Fehler beim Werkstatthallenbau

Einige Fehler treten beim Bau von Werkstatthallen immer wieder auf. Der häufigste ist die Planung nach Fläche statt nach Nutzung. Wird die Halle nur nach Quadratmetern dimensioniert, ohne die Maschinen, Fahrzeuge und Abläufe genau zu betrachten, fehlt später oft Höhe, Tragfähigkeit oder Anschlussleistung an der entscheidenden Stelle. Solche Lücken lassen sich im Bestand nur mit hohem Aufwand schließen.

Ein zweiter Fehler betrifft den Kran. Wird er nicht von Anfang an in die Statik eingeplant, ist eine spätere Nachrüstung aufwendig oder gar nicht mehr möglich, weil Stützen und Fundamente die zusätzlichen Lasten nicht aufnehmen. Ähnlich verhält es sich mit der Arbeitsgrube, die in die Bodenplatte eingreift und deshalb früh feststehen muss. Ein dritter Fehler ist die zu knapp bemessene Elektro- und Medienversorgung. Wer ohne Reserven plant, blockiert spätere Erweiterungen und muss Leitungen im laufenden Betrieb nachziehen.

Schließlich werden die laufenden Pflichten unterschätzt. Ein Kran muss jährlich geprüft werden, eine Absaugung gewartet und ein Ölabscheider regelmäßig kontrolliert. Werden diese Pflichten erst nach dem Bau bedacht, entstehen unerwartete Kosten und im schlimmsten Fall Betriebsunterbrechungen. Wer die Werkstatthalle von den Abläufen her plant, den Kran und die Grube früh berücksichtigt, Reserven einbaut und die laufenden Pflichten einkalkuliert, vermeidet diese Fehler und erhält ein Gebäude, das zum Betrieb passt.

Checkliste: Werkstatthalle planen

Nutzung und Abmessungen:

• Sind die Maschinen, Fahrzeuge und Arbeitsabläufe konkret und vollständig beschrieben?
• Ist die lichte Höhe unter allen Einbauten ausreichend?
• Sind Tore und Zufahrt auf die größten Fahrzeuge abgestimmt?

Technik und Boden:

• Ist ein Hallenkran nötig und in der Statik von Anfang an berücksichtigt?
• Sind Arbeitsgrube oder Hebebühne baulich eingeplant?
• Trägt der Boden Punktlasten, Fahrzeuge und Maschinenfundamente?
• Sind Strom, Druckluft und Absaugung mit Reserven geplant?

Recht und Wirtschaftlichkeit:

• Sind die Arbeitsstättenregeln zu Höhe, Wegen und Beleuchtung beachtet?
• Sind Kranprüfung, Arbeitsgrube, Ölabscheider und Brandschutz berücksichtigt?
• Sind Grundkonstruktion und Ausstattung getrennt kalkuliert?

Fazit: Die Ausstattung entscheidet über die Werkstatthalle

Eine Werkstatthalle ist ein auf Prozesse zugeschnittenes Arbeitsgebäude, kein neutraler Raum. Ihre Qualität entscheidet sich an der Frage, ob Höhe, Boden, Kran, Medien und Aufteilung zur tatsächlichen Nutzung passen. Wer diese Punkte von den Abläufen her plant und die Technik früh festlegt, schafft eine Halle, in der sich effizient und sicher arbeiten lässt. Umgekehrt rächt sich jede Verkürzung in der Planungsphase später im Betrieb, wenn Wege zu eng, die Höhe zu gering oder die Anschlüsse zu schwach sind.

Für Betriebe lohnt es sich, die Grundkonstruktion und die Ausstattung getrennt zu betrachten und die laufenden Pflichten, etwa die jährliche Kranprüfung oder die Wartung der Absaugung, von Anfang an mitzudenken. Eine Werkstatthalle, die genügend Höhe, einen tragfähigen Boden, die passende Medienversorgung und durchdachte Wege bietet, unterstützt den Betrieb über Jahrzehnte. Die sorgfältige Planung dieser Punkte zahlt sich damit stärker aus als jede nachträgliche Anpassung, die im laufenden Betrieb immer teurer und störender ist. Am Ende gilt für die Werkstatthalle dieselbe Logik wie für jedes Arbeitsgebäude: Sie ist dann gut, wenn sie den Menschen, die in ihr arbeiten, und den Prozessen, die in ihr ablaufen, dient. Eine kluge Planung verbindet deshalb die technischen Anforderungen mit den Bedürfnissen der Beschäftigten, hält die Wege kurz, das Licht hell und die Abläufe sicher. So entsteht aus einer überdachten Fläche eine funktionierende Werkstatt, die den Betrieb trägt, statt ihn zu behindern.
