Fußgängerverkehrswege im Lager: Mindestbreiten, Trennung von Staplerverkehr und ASR A1.8

Warum die Wegeführung über Leben entscheidet

Die Statistik der DGUV zeigt seit Jahren ein konstantes Bild. Während die Zahl der Arbeitsunfälle insgesamt sinkt, bleibt die Zahl der Stapler-Personen-Unfälle nahezu unverändert. Sie zählen zu den schwersten Unfalltypen in Lager und Produktion, weil ein Stapler je nach Tragfähigkeit 4 bis 8 Tonnen wiegt und ein Mensch im Kollisionsfall keine Chance hat. Bei einem typischen Stapler mit 2,5 Tonnen Tragfähigkeit liegt das Eigengewicht bereits bei 4 bis 5 Tonnen. Ein Anstoß bei 6 km/h erzeugt eine Bewegungsenergie, die Knochen brechen, Beckenringe zertrümmern und tödlich enden kann.

Die meisten dieser Unfälle ereignen sich an wenigen typischen Hotspots. Türen und Tore mit fehlendem Sicherheitsabstand zum Fahrweg, Kreuzungen mit eingeschränkter Sicht, Verladezonen mit Mischbetrieb, Pausenraum-Ausgänge in der Nähe der Fahrgasse und schmale Korridore zwischen Regalen. Wer diese Stellen kennt und systematisch entschärft, reduziert das Risiko deutlich. Die rechtliche Grundlage liefert die Arbeitsstättenverordnung in Verbindung mit der ASR A1.8 „Verkehrswege" und der DGUV Vorschrift 68 „Flurförderzeuge".

Das Regelwerk: ASR A1.8 als zentrale Grundlage

Die Technische Regel für Arbeitsstätten ASR A1.8 „Verkehrswege" in der Fassung vom März 2022 regelt die Anforderungen an Lage, Abmessung und Beschaffenheit von Verkehrswegen. Sie gilt für alle Wege im Betriebsgelände, gleichgültig ob im Innen- oder Außenbereich. Verkehrswege sind nach der Definition Bereiche, die für Fußgänger oder Fahrzeuge oder beide Verkehrsarten bestimmt sind. Dazu gehören Flure, Gänge, Treppen, Laderampen und ortsfeste Steigleitern.

Die wichtigste Vorschrift ist § 4 Abs. 3 ArbStättV in Verbindung mit Anhang 1.8 der Verordnung: Verkehrswege müssen so angelegt sein, dass die Beschäftigten sie sicher, leicht und schnell erreichen können. Die ASR A1.8 konkretisiert diese allgemeine Schutzzielbestimmung in konkrete Maße. Die DGUV Vorschrift 68 „Flurförderzeuge" und die DGUV Regel 108-007 „Lagereinrichtungen und Lagergeräte" ergänzen die Anforderungen für den staplerbezogenen Teil.

Mindestbreiten der Fußgängerwege

Die ASR A1.8 staffelt die Mindestbreite reiner Fußgängerwege nach der Anzahl der Beschäftigten, die den Weg im Verkehrsstoßzeitraum nutzen. Die Werte gelten für ebene Wege ohne Hindernisse oder Treppen.

Die lichte Höhe über Fußgängerwegen muss mindestens 2,00 Meter betragen, bei Neubauten ab 2,10 Meter. Eine Unterschreitung von maximal 5 Zentimetern an Türen ist zulässig und kann vernachlässigt werden. Wartungsgänge dürfen ausnahmsweise eine Höhe von 1,90 Metern haben. Verkehrswege dürfen nicht durch einzelne Stufen unterbrochen werden, mindestens zwei zusammenhängende Stufen mit gleichen Abmessungen sind vorgeschrieben.

Mindestbreiten kombinierter Fahrwege

Komplexer wird die Berechnung bei kombinierten Wegen, die sowohl von Fußgängern als auch von Fahrzeugen genutzt werden. Hier addiert die ASR A1.8 zur Fahrzeugbreite einen Randzuschlag von 0,50 Metern auf jeder Seite. Bei Gegenverkehr kommt zusätzlich ein Begegnungszuschlag von 0,40 Metern zwischen den Fahrzeugen hinzu, wenn die zulässige Höchstgeschwindigkeit 6 km/h beträgt. Bei höheren Geschwindigkeiten oder regelmäßiger Personenpräsenz steigen die Zuschläge weiter.

Ein Beispiel: Ein Standardstapler hat eine Breite von 1,20 Metern. Bei einspurigem Verkehr mit zusätzlichen Fußgängern beträgt die Mindestbreite des Weges damit 1,20 + 2 × 0,50 = 2,20 Meter. Bei Gegenverkehr von zwei Staplern ergibt sich 1,20 + 0,40 + 1,20 + 2 × 0,50 = 3,80 Meter. Diese Werte werden in der Praxis häufig unterschritten, was bei einer Arbeitsstättenkontrolle regelmäßig beanstandet wird.

Bei einer geringen Anzahl von Verkehrsbegegnungen (etwa 10 pro Stunde) darf nach ASR A1.8 die Summe aus doppeltem Randzuschlag und einfachem Begegnungszuschlag bis auf 1,10 Meter reduziert werden, sofern dadurch keine zusätzliche Gefährdung entsteht. Diese Ausnahme gilt aber nicht für Korridore mit regelmäßigem Mischverkehr von Mensch und Maschine.

Trennung von Stapler- und Fußgängerverkehr

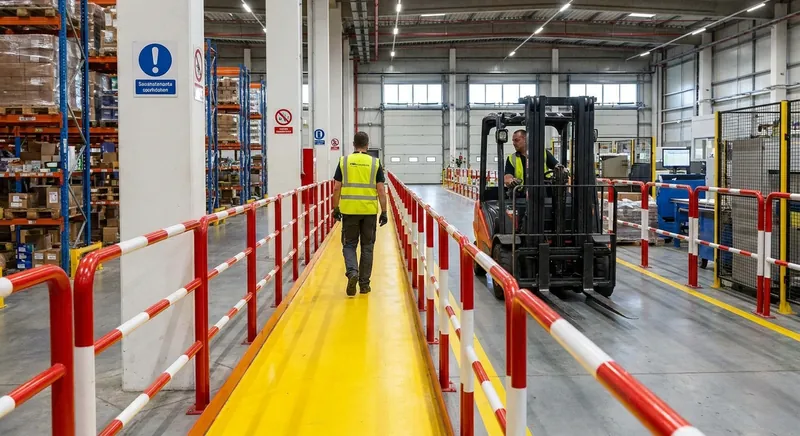

Die wichtigste Sicherheitsmaßnahme ist die räumliche Trennung. Wo immer möglich, sollten Fußgängerverkehr und Fahrzeugverkehr durch bauliche Maßnahmen getrennt werden. Die ASR A1.8 fordert in Abschnitt 4.3, dass Fahrzeugwege in einem Mindestabstand von 1,00 Meter an Türen, Toren, Durchgängen und Treppenaustritten vorbeiführen müssen. Die Erfahrung zeigt, dass eine zusätzliche physische Trennung durch Schutzgeländer in diesen Bereichen die Unfallrate deutlich senkt.

Schutzgeländer und Leitplanken im Lager werden in den letzten Jahren zunehmend aus Polymerwerkstoffen statt Stahl gefertigt. Hersteller wie Boplan (Belgien), A-SAFE (Großbritannien) und McCue (USA) bieten Polymergeländer an, die einen Anprall durch einen Stapler aufnehmen und sich danach selbstständig in die Ausgangslage zurückbringen. Stahlgeländer dagegen verformen sich bei Anprall und müssen oft komplett ausgetauscht werden. Die Investition pro Meter Polymergeländer liegt zwischen 250 und 500 Euro, Stahlgeländer kosten 80 bis 200 Euro pro Meter, sind aber auf Dauer wartungsintensiver.

An kritischen Punkten wie Türen, Toren, Pausenraum-Ausgängen und Verladezonen sind Personenschleusen oder Pufferzonen empfehlenswert. Eine Pufferzone von zwei bis drei Metern zwischen Türaustritt und Fahrgasse gibt dem Beschäftigten Zeit, sich zu orientieren, bevor er den Fahrweg betritt. Geländer mit Schwenkschranken oder selbstschließenden Toren erhöhen die Sicherheit zusätzlich.

Bodenmarkierungen als Ergänzung, nicht als Ersatz

Bodenmarkierungen sind die preiswerteste Form der Trennung. Sie ersetzen aber keine bauliche Trennung, sondern ergänzen sie. Die ASR A1.3 „Sicherheits- und Gesundheitsschutzkennzeichnung" und die ASR A1.8 verlangen eine deutliche und dauerhafte Kennzeichnung der Verkehrswege, sofern die Fahrbahn nicht durch bauliche Gegebenheiten oder das Lagergut selbst klar definiert ist. Die DGUV Vorschrift 9 (ehemals BGV A8) konkretisiert diese Anforderung.

Verbreitete Farbcodes nach DIN 4844 und ASR A1.3 sind: Verkehrsweiß (RAL 9016) oder Rapsgelb (RAL 1021) für klassische Fahr- und Gehwege, Gelb-schwarze Schraffuren für Gefahrenbereiche und Hindernisse, Rot-weiß für Notausgänge und Feuerwehrwege, Grün für reine Fußgängerzonen und Erste-Hilfe-Bereiche, Blau für Hinweis- und Gebotszonen. Die Streifenbreite muss mindestens 5 Zentimeter betragen, in stark befahrenen Bereichen werden 10 bis 15 Zentimeter eingesetzt.

Materialwahl bestimmt die Haltbarkeit. Zwei-Komponenten-Bodenmarkierungsfarbe ist am robustesten und hält in stark befahrenen Bereichen drei bis fünf Jahre. Selbstklebende Markierungsbänder sind schneller verlegbar, halten aber bei Staplerverkehr oft nur sechs bis zwölf Monate. Heißthermoplastik-Markierungen liegen dazwischen und kommen häufig in Außenbereichen oder Lagern mit Reinigungsmaschinen zum Einsatz.

Geschwindigkeitsregelung und technische Hilfen

Die DGUV Vorschrift 68 nennt keine starre Höchstgeschwindigkeit für Stapler. Sie verlangt, dass die Geschwindigkeit den örtlichen Gegebenheiten angepasst wird. In der Praxis haben sich folgende Richtwerte etabliert: 6 km/h in Bereichen mit Fußgängerverkehr, 10 km/h in reinen Fahrbereichen ohne Personen, bis 20 km/h auf freien Außenstrecken. Höhere Geschwindigkeiten sind nur bei guter Sicht und ausreichend Abstand zulässig.

Moderne Stapler bieten elektronische Geschwindigkeitsbegrenzungen, die zonen- oder bereichsabhängig arbeiten. Über RFID-Tags am Hallenboden oder über Geofencing per UWB-Funktechnik (Ultra-Wideband) reduziert der Stapler beim Einfahren in eine Fußgängerzone seine Geschwindigkeit automatisch. Anbieter wie Linde Material Handling, Toyota, Jungheinrich und STILL bieten diese Funktion in ihren Premium-Modellen ab Werk, die Nachrüstung gebrauchter Stapler ist über Drittanbieter wie Crown Equipment oder LogiMAT-Aussteller wie Indyon und Blue Botics möglich.

Personenortungssysteme (PWS, Pedestrian Warning Systems) gehen noch einen Schritt weiter. Sie warnen Stapler-Fahrer akustisch und optisch, sobald sich eine Person mit einem Sender (typischerweise im Sicherheitsschuh oder am Helm) im Fahrweg befindet. Einige Systeme bremsen den Stapler automatisch ab. Die Investition pro Stapler liegt bei 1.500 bis 4.500 Euro, pro Personensender bei 80 bis 200 Euro. Für Lager mit mehr als 30 Beschäftigten und 5 Staplern amortisieren sich solche Systeme häufig innerhalb von 18 bis 36 Monaten, allein durch die Vermeidung von Beinahe-Unfällen und Reparaturkosten.

Spiegel, Beleuchtung und Lärmschutz

An unübersichtlichen Stellen, etwa in T-Kreuzungen oder vor 90°-Ecken, sind Verkehrsspiegel Pflicht. Halbkugelspiegel mit 60 bis 80 Zentimetern Durchmesser geben einen Überblick über den toten Winkel, Vollkugelspiegel mit 360°-Sicht eignen sich für Vier-Wege-Kreuzungen. Die Spiegel müssen so angebracht sein, dass sie aus allen relevanten Sichtwinkeln einsehbar sind. Reinigung und gegebenenfalls Heizung sind in Außenbereichen Pflicht.

Die ASR A3.4 „Beleuchtung" verlangt eine Mindestbeleuchtungsstärke von 100 Lux auf Verkehrswegen, in Bereichen mit Lese- oder Kontrolltätigkeiten 200 bis 500 Lux. In vielen älteren Lagern sind die gemessenen Werte deutlich niedriger, was nicht nur die Unfallgefahr erhöht, sondern auch die Pickleistung reduziert. LED-Hallenleuchten mit Bewegungsmelder amortisieren sich in der Regel innerhalb von zwei bis vier Jahren über die Energieeinsparung und reduzieren gleichzeitig die Wartungskosten.

Lärm beeinträchtigt die Wahrnehmung von Stapler-Hupen und Rückfahrwarnsignalen. Die ASR A3.7 verlangt für reine Lagertätigkeiten einen Beurteilungspegel von höchstens 80 dB(A). In stark frequentierten Verlade- und Sortierbereichen wird dieser Wert oft überschritten. Schalldämmende Hallenausstattung, akustische Vorhänge zwischen Zonen und gut gewartete Stapler-Antriebe (Elektroantrieb leiser als Verbrennungsmotor) helfen, die Lärmexposition zu senken.

Persönliche Schutzausrüstung im Mischbetrieb

Wo bauliche und technische Trennung an Grenzen stößt, übernimmt die persönliche Schutzausrüstung (PSA) die letzte Verteidigungslinie. Im Lager mit Mischbetrieb sind drei PSA-Bestandteile praxisrelevant. Warnkleidung nach DGUV Information 212-016 in Signalgelb oder Signalorange mit reflektierenden Streifen erhöht die Sichtbarkeit, vor allem in Verladebereichen mit wechselnden Lichtverhältnissen. Sicherheitsschuhe der Klasse S3 oder höher (mit Stahlkappe und durchtrittsicherer Sohle) schützen Füße vor Quetschungen und herabfallenden Lasten. Schutzhelme nach EN 397 sind verpflichtend in Bereichen mit Hochregal-Kommissionierung und an Verladestellen mit Hubgut.

Die PSA-Benutzungsverordnung verlangt, dass der Arbeitgeber die Schutzausrüstung kostenfrei zur Verfügung stellt, die Beschäftigten unterweist und die Nutzung kontrolliert. In der Praxis ist der zweite Punkt der schwächste: Wer regelmäßig kontrolliert, ob Warnkleidung getragen wird, ob Sicherheitsschuhe noch durchtrittsicher sind und ob Helme das Mindesthaltbarkeitsdatum nicht überschritten haben?

Fluchtwege und Brandschutz nicht vergessen

Verkehrswege im Lager dienen oft auch als Fluchtwege. Die ASR A2.3 „Fluchtwege und Notausgänge" gibt vor, dass Fluchtwege mindestens 1,00 Meter breit sein müssen, bei größeren Personenzahlen entsprechend mehr. Sie dürfen keine Ausgleichsstufen enthalten und müssen jederzeit frei zugänglich sein. In der Praxis bedeutet das: Paletten, leere Gitterboxen oder zwischenparkende Stapler dürfen Fluchtwege nicht blockieren.

Die Markierung der Fluchtwege erfolgt nach ASR A1.3 in Grün-weiß mit dem internationalen Notausgang-Piktogramm (ISO 7010 E001/E002). Die Fluchtwegbeleuchtung muss bei Stromausfall mindestens eine Stunde mit 1 Lux funktionieren. Eine regelmäßige Räumungsübung ist nach DGUV Vorschrift 1 § 4 vorgeschrieben, in der Praxis aber oft das, was zuerst aus dem Schulungsplan gestrichen wird.

Autonome Fahrzeuge: AGV und AMR im Mischbetrieb

Mit der zunehmenden Verbreitung von Automated Guided Vehicles (AGV) und Autonomous Mobile Robots (AMR) verschiebt sich die Anforderungslandschaft. Diese Fahrzeuge bewegen sich autonom durch das Lager und teilen sich die Wege mit Beschäftigten und manuell gesteuerten Staplern. Hersteller wie KUKA, Mobile Industrial Robots (MiR), Geek+ und Otto Motors statten ihre Fahrzeuge mit Lidar-Sensorik aus, die Personen erkennen und automatisch bremsen.

Aus regulatorischer Sicht gelten für AGV und AMR die DIN EN ISO 3691-4 (Fahrerlose Flurförderzeuge) und die EU-Maschinenverordnung 2023/1230, die ab 20. Januar 2027 Hochrisiko-Maschinen mit lernenden Sicherheitsbauteilen einer verschärften Konformitätsbewertung unterwirft. In der Praxis erfordert der gemischte Betrieb von menschgesteuerten Staplern, autonomen Fahrzeugen und Fußgängern eine besonders sorgfältige Wegeplanung. Empfehlenswert sind getrennte Korridore für AGV-Verkehr, sofern die Hallenbreite das zulässt, oder klar definierte Vorrangregeln (etwa: Fußgänger vor AMR, AMR vor AGV, manuelle Stapler haben Vorrang in Notsituationen).

Barrierefreiheit auch im Lager

Die Arbeitsstättenverordnung verlangt nach § 3a Abs. 2 die barrierefreie Gestaltung von Arbeitsstätten, soweit Beschäftigte mit Behinderungen tatsächlich beschäftigt werden. Die ASR V3a.2 „Barrierefreie Gestaltung von Arbeitsstätten" konkretisiert diese Anforderung. Im Lager bedeutet das praktisch: Türen mit mindestens 90 Zentimetern lichter Breite, Schwellen unter 2 Zentimetern, gut sichtbare Markierungen mit hohem Kontrast und sensorische Orientierungshilfen für sehbehinderte Beschäftigte.

Auch wenn aktuell keine Beschäftigten mit Behinderungen im Lager arbeiten, ist eine barrierefreie Gestaltung sinnvoll. Sie kommt älteren Mitarbeitenden zugute, erleichtert die Reintegration nach Krankheit oder Verletzung und reduziert das Stolperrisiko für alle. Schwellenfreie Übergänge zwischen Hallenbereichen, ausreichend breite Türen und kontrastreiche Markierungen sind Investitionen, die sich rechnen.

Häufige Fehler in der Praxis

Erstens: Unterschätzte Mindestbreite. Die meisten Lager haben in der Bauphase Fahrgassen zwischen 2,80 und 3,20 Metern angesetzt, die für reine Stapler-Wege ausreichen, aber für Mischverkehr knapp werden. Wer eine Fahrgasse zum Mischweg macht, muss prüfen, ob die Maße noch passen.

Zweitens: Bodenmarkierung als Alibi. Eine gelbe Linie schützt nicht vor einem 5-Tonnen-Stapler. Wo die Gefährdungsbeurteilung ein erhöhtes Risiko zeigt, ist eine bauliche Trennung Pflicht, nicht Empfehlung.

Drittens: Vernachlässigte Wartung. Schutzgeländer aus Stahl beulen nach jedem Anprall, gelbe Bodenmarkierungen verblassen nach 6 bis 18 Monaten, Spiegel verschmutzen oder springen. Ohne ein dokumentiertes Wartungsregime nutzen sich alle Maßnahmen ab, ohne dass es jemand bemerkt.

Viertens: Ignorierte Kreuzungen. T-Kreuzungen und 90°-Ecken sind die Hotspots der Unfallstatistik. Wer dort weder Spiegel noch Geländer installiert, riskiert die teuersten Unfälle.

Fünftens: Fehlende Geschwindigkeitsregelung. „Im Lager fährt jeder so schnell, wie er kann" ist auch 2026 noch in vielen Betrieben Realität. Eine schriftliche Betriebsanweisung mit klaren Geschwindigkeitsvorgaben pro Bereich ist die Mindestmaßnahme.

Sechstens: Schwache Unterweisung. § 4 DGUV Vorschrift 1 fordert eine jährliche Unterweisung. In vielen Betrieben besteht diese aus einer 15-minütigen PowerPoint-Sitzung, in der zwei oder drei Folien zur Verkehrssicherheit vorbeigeklickt werden. Eine Begehung mit echten Hotspots, gemeinsam mit Fachkraft für Arbeitssicherheit und Beschäftigten, ist deutlich wirkungsvoller.

Siebtens: Fehlende Einbeziehung von Fremdfirmen. Reinigungsfirmen, Wartungstechniker und Speditionsfahrer kennen das Hauslayout meist nicht. Eine kurze schriftliche Einweisung mit Plan und Verkehrsregeln am Empfang vermeidet Missverständnisse.

Achtens: Veraltete Pläne und fehlende Pflege. Die Verkehrswegepläne, die in vielen Lagern an der Wand hängen, stammen oft aus der Bauphase und entsprechen nicht mehr der aktuellen Aufstellung. Wenn Regalreihen verlängert, Verladezonen verschoben oder neue Maschinen aufgestellt werden, müssen die Pläne überarbeitet und neu kommuniziert werden. Eine jährliche Überprüfung gemeinsam mit Fachkraft für Arbeitssicherheit und Betriebsrat sollte Standard sein.

Checkliste Fußgängerverkehrswege im Lager: Gefährdungsbeurteilung nach ArbSchG durchführen und alle Mischverkehrsbereiche identifizieren · Mindestbreite der Fußgängerwege nach ASR A1.8 prüfen (Staffelung nach Personenzahl) · Mindestbreite der Mischwege berechnen: Fahrzeugbreite + 2 × 0,50 m Randzuschlag, bei Gegenverkehr zusätzlich 0,40 m Begegnungszuschlag · Lichte Höhe von 2,00 m (Bestand) bzw. 2,10 m (Neubau) sicherstellen · Mindestabstand 1,00 m von Türen, Toren und Treppenaustritten zu Fahrwegen einhalten · Bauliche Trennung mit Schutzgeländer (Stahl oder Polymer) an allen Hochrisiko-Punkten installieren · Bodenmarkierung nach ASR A1.3 in Verkehrsweiß (RAL 9016) oder Rapsgelb (RAL 1021), Streifenbreite mindestens 5 cm · Geschwindigkeitsregelung pro Zone (6 km/h Mischbereich, 10 km/h Fahrbereich, max. 20 km/h Außen) · Verkehrsspiegel an unübersichtlichen Kreuzungen, Halbkugel ab 60 cm, Vollkugel an Vier-Wege-Kreuzungen · Beleuchtung mind. 100 Lux auf Verkehrswegen nach ASR A3.4 · Fluchtwegbreite mind. 1,00 m, durchgängig frei, nach ASR A2.3 · PSA bereitstellen: Warnkleidung nach DGUV 212-016, Sicherheitsschuhe S3, Helm EN 397 · Personenortungssystem oder zonenabhängige Stapler-Geschwindigkeitsbegrenzung in Hochrisiko-Bereichen prüfen · Wartungsregime für Geländer, Markierung und Spiegel mit dokumentierten Intervallen einrichten · Unterweisung nach § 4 DGUV V1 jährlich mit echter Hallenbegehung statt Powerpoint · Fremdfirmen schriftlich am Empfang einweisen, Verkehrsregeln auf einseitigem Plan hinterlegen
