Personenschutz in Mischverkehrsbereichen: So trennen Sie Fußgänger und Flurförderzeuge regelkonform

Welche Vorschriften die Trennung von Fußgängern und Fahrzeugen regeln

Die zentrale technische Regel für Verkehrswege in Arbeitsstätten ist die ASR A1.8. Sie konkretisiert die Anforderungen der Arbeitsstättenverordnung und gilt für alle Bereiche, in denen Fußgänger- oder Fahrzeugverkehr stattfindet, also auch für Lagerhallen, Produktionsflächen und Außenbereiche des Betriebsgeländes. Der Grundsatz lautet: Fußgänger- und Fahrzeugverkehr sind so zu führen, dass Beschäftigte nicht gefährdet werden.

Konkret schreibt die ASR A1.8 vor, dass Wege für den Fahrzeugverkehr in einem Mindestabstand von einem Meter an Türen, Toren, Durchgängen und Treppenaustritten vorbeiführen müssen. Die Mindestbreite der Fahrwege ergibt sich aus der Fahrzeugbreite plus Sicherheitszuschlägen, die wiederum von der Fahrgeschwindigkeit und der Kombination mit Fußgängerverkehr abhängen. Bei Geschwindigkeiten über 20 km/h steigen die Zuschläge deutlich an. In Schmalgängen, in denen kraftbetriebene Flurförderzeuge und Fußgänger gleichzeitig anwesend sind, verlangt die ASR A1.8 geeignete technische oder bauliche Schutzmaßnahmen wie etwa Personenerkennungssysteme.

Die DGUV Information 208-061 (ehemals DGUV Regel 108-007) ergänzt diese Vorgaben für Lagereinrichtungen. Sie fordert unter anderem, dass an Eckbereichen ortsfester Regale ein Anfahrschutz von mindestens 300 mm Höhe angebracht sein muss, und verweist auf die gelb-schwarze Gefahrenkennzeichnung nach ASR A1.3. Die DGUV Vorschrift 68 (Flurförderzeuge) regelt darüber hinaus den sicheren Betrieb von Staplern und verlangt, dass Fahrwege und Fußgängerwege eindeutig festgelegt, gekennzeichnet und eingehalten werden.

Auf die Frage, ob eine physische Trennung zwingend erforderlich ist oder eine Bodenmarkierung genügt, gibt die Gefährdungsbeurteilung die Antwort. Die ASR A1.8 formuliert: Wenn sich Gefährdungen durch den Fahrzeugverkehr aufgrund unübersichtlicher Betriebsverhältnisse ergeben, sind Geländer oder Leitplanken zur Abgrenzung zu setzen. In der Praxis bedeutet das: Wo regelmäßig Fußgänger und Stapler denselben Raum nutzen und die Sichtverhältnisse eingeschränkt sind, reicht eine Bodenmarkierung allein nicht aus.

Vier Ebenen des Personenschutzes

Ebene 1: Verkehrswegeplanung und Bodenmarkierung

Die Grundlage jeder Fußgänger-Fahrzeug-Trennung ist die durchdachte Verkehrswegeplanung. Idealerweise werden Fußgängerwege und Fahrwege bereits beim Hallenlayout so geführt, dass sie sich möglichst selten kreuzen. Wo Kreuzungen unvermeidbar sind, sollten sie rechtwinklig angelegt und mit Spiegeln oder Warnschildern versehen werden. Die Bodenmarkierung erfolgt nach ASR A1.3 in dauerhaften gelb-schwarzen Streifen für permanente Gefahren. Fußgängerwege können zusätzlich durch eine geschlossene Linie in einer Kontrastfarbe (häufig Grün oder Blau) kenntlich gemacht werden.

In der Praxis zeigt sich jedoch, dass Bodenmarkierungen in stark frequentierten Bereichen schnell verschleißen und von den Beschäftigten nach kurzer Zeit nicht mehr bewusst wahrgenommen werden. Studien zur Arbeitssicherheit in der Intralogistik weisen darauf hin, dass Bodenmarkierungen als alleinige Schutzmaßnahme die Unfallhäufigkeit nur um etwa 20 bis 30 Prozent senken, während physische Barrieren eine Reduktion von 70 bis 90 Prozent erreichen können.

Ebene 2: Physische Barrierensysteme

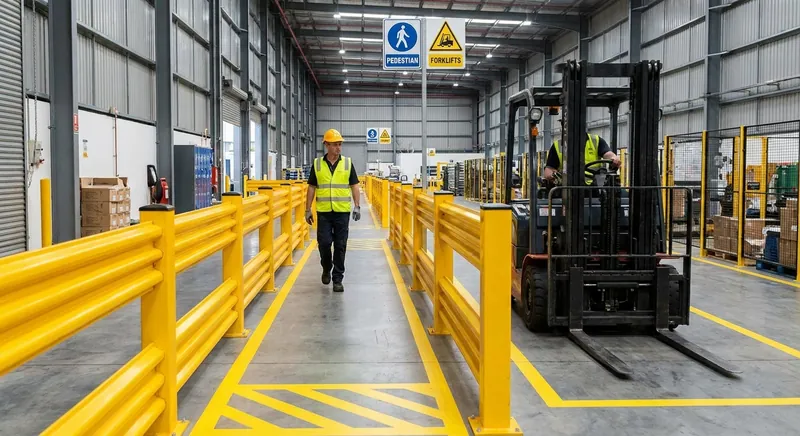

Wo die Gefährdungsbeurteilung eine physische Trennung erfordert, kommen Rammschutzplanken, Fußgängerbarrieren und Poller zum Einsatz. Diese Systeme verhindern, dass Fahrzeuge in den Fußgängerbereich einfahren, und schaffen gleichzeitig eine optische Orientierungshilfe. Im deutschen Markt stehen drei Materialkonzepte zur Verfügung: Stahlgeländer (robust, aber nach Aufprall dauerhaft verformt), Polymerbarieren (rückfedernd, wartungsarm) und Hybridlösungen (Stahlkern mit Polymerummantelung).

Axelent X-Protect bietet ein modulares Barrierensystem aus LDPE-Polymer, das speziell für die Trennung von Fußgänger- und Fahrzeugverkehr entwickelt wurde. Die Pedestrian Barrier besteht aus gelb-schwarzen Polymerelementen, die auf Stahlpfosten montiert werden und sich über Verbindungsbolzen zu beliebig langen Abschnitten zusammensetzen lassen. Das System integriert sich mit dem X-Guard-Maschinenschutzsystem und den X-Protect-Aufprallbarrieren, sodass der gesamte Hallenschutz aus einer Produktfamilie konfiguriert werden kann.

A-SAFE, der britische Pionier im Bereich polymerbasierter Sicherheitsbarrieren, bietet mit der Pedestrian Barrier und der Traffic Barrier Plus ein System auf Basis der proprietären Memaplex-Technologie an. Die dreischichtige Polymerverbindung absorbiert Aufprallenergie und kehrt anschließend in ihre Ausgangsform zurück. Die Produkte sind nach BSI PAS 13 geprüft und durch TÜV Nord zertifiziert. Im deutschen Markt ist A-SAFE über Fachhandelspartner und direkt erhältlich.

Boplan aus Belgien setzt bei seinen Flex Impact-Fußgängerbarrieren auf den Werkstoff Extrilene in Kombination mit einem Stahlkern. Die TB 400 Plus mit doppeltem Handlauf bietet eine geprüfte Stoßfestigkeit von 20.100 Joule und eignet sich für die Trennung in Bereichen mit Staplerverkehr. Für Tiefkühllager ist eine Variante bis –30 °C erhältlich. Preislich beginnen die Fußgängerbarrieren aller drei Hersteller bei etwa 200 Euro netto pro laufendem Meter für einfache Ausführungen und reichen bis über 500 Euro für verstärkte Doppelplanken mit Handlauf.

Ebene 3: Sensorbasierte Warnsysteme

In Bereichen, in denen physische Barrieren die betrieblichen Abläufe zu stark einschränken würden, etwa an Kreuzungspunkten mit hoher Fahrzeugfrequenz, kommen sensorbasierte Warnsysteme zum Einsatz. Dazu gehören Personenerkennungssysteme an Staplern (z. B. SICK microScan3 oder Linde Safety Guard), Lichtschranken mit Warnleuchten an Kreuzungspunkten sowie radarbasierte Geschwindigkeitsanzeigen für Fahrwege. Diese Systeme warnen entweder den Staplerfahrer, den Fußgänger oder beide Seiten, ersetzen aber keine physische Barriere.

Für Schmalgänge, in denen nach ASR A1.8 Personenerkennungssysteme vorgeschrieben sind, bieten Hersteller wie SICK, Linde und Toyota integrierte Lösungen an, die den Stapler automatisch abbremsen, wenn sich eine Person im Fahrbereich befindet. Die Kosten für solche Systeme liegen zwischen 3.000 und 8.000 Euro pro Fahrzeug, je nach Sensortyp und Integrationsaufwand.

Ebene 4: Organisatorische Maßnahmen

Technik allein reicht nicht aus. Die besten Barrierensysteme verlieren ihre Wirkung, wenn Beschäftigte sie routinemäßig umgehen oder Notdurchgänge dauerhaft offen stehen. Zu den organisatorischen Maßnahmen gehören die Festlegung fester Fußgängerwege im Betriebsanweisungssystem, regelmäßige Unterweisungen nach DGUV Vorschrift 1, die Durchsetzung von Geschwindigkeitsbegrenzungen für Flurförderzeuge (in der Regel 10 km/h in Hallen, 5 km/h in Bereichen mit Fußgängerverkehr) und die Einführung von Beinahe-Unfall-Meldungen als Frühindikator für Gefahrenstellen.

Schutzmaßnahmen im Vergleich

Typische Gefahrenstellen und passende Lösungen

Nicht jede Stelle im Lager erfordert dasselbe Schutzniveau. Die folgende Zuordnung orientiert sich an den häufigsten Unfallschwerpunkten in Logistik- und Produktionsbetrieben.

An Halleneingängen und Personalzugängen treffen Fußgänger und Staplerverkehr am häufigsten aufeinander. Hier empfiehlt die ASR A1.8 neben dem Mindestabstand von einem Meter eine zusätzliche Geländertrennung. Fußgängerbarrieren mit Handlauf (z. B. Axelent X-Protect Pedestrian Barrier oder Boplan TB 400 Plus) schaffen einen definierten Gehweg, der auch bei eingeschränkter Sicht gut erkennbar ist. Ergänzend sollte eine Ampelschaltung oder Lichtschranke den querenden Staplerverkehr signalisieren.

An Regalgangkreuzungen und T-Kreuzungen ist die Sichtweite häufig durch gestapelte Paletten oder Regalstirnseiten eingeschränkt. Konvexe Spiegel an der Hallendecke sind eine einfache und kostengünstige Maßnahme (ab ca. 80 Euro pro Stück), die in Kombination mit Bodenmarkierungen und Warnschildern die Aufmerksamkeit erhöht. In stark frequentierten Kreuzungen sind sensorbasierte Systeme mit Ampelfunktion die wirksamere Lösung.

Im Bereich der Laderampen und Warenausgänge bewegen sich Fußgänger (Lkw-Fahrer, Kontrollpersonal) und Stapler auf engem Raum. Hier kommen die häufigsten schweren Unfälle vor, weil der Staplerfahrer beim Rückwärtsfahren mit Last den Bereich hinter sich nicht einsehen kann. Physische Barrieren mit Durchgangstüren und Rückfahrkameras am Stapler sind in diesem Bereich die Kombination, die das Unfallrisiko am wirkungsvollsten senkt.

In Kommissionierbereichen arbeiten Fußgänger oft unmittelbar neben fahrenden Hochregalstaplern oder Schmalganggeräten. Hier schreibt die ASR A1.8 explizit den Einsatz von Personenerkennungssystemen vor. Die physische Trennung durch Fußgängergeländer entlang der Gangeinfahrt verhindert, dass Kommissionierer unbewusst in den Fahrbereich des Staplers treten.

Vom Bestand zum Schutzkonzept: Vorgehen in der Praxis

Ein wirksames Schutzkonzept beginnt mit einer systematischen Bestandsaufnahme. Im ersten Schritt werden alle Bereiche identifiziert, in denen Fußgänger- und Fahrzeugverkehr auf derselben Fläche stattfinden. Für jeden dieser Bereiche wird die Verkehrsfrequenz erfasst: Wie viele Staplerfahrten und Fußgängerbewegungen finden pro Stunde statt? Wie sind die Sichtverhältnisse? Gibt es dokumentierte Unfälle oder Beinahe-Unfälle?

Auf Basis dieser Daten erfolgt die Gefährdungsbeurteilung nach § 5 ArbSchG. Die Beurteilung muss jede einzelne Gefahrenstelle bewerten und die erforderlichen Schutzmaßnahmen nach dem STOP-Prinzip ableiten: Substitution (Verkehrsströme entflechten), technische Maßnahmen (Barrieren, Sensoren), organisatorische Maßnahmen (Unterweisungen, Geschwindigkeitsregeln), persönliche Schutzausrüstung (Warnwesten nach EN ISO 20471 als letzte Stufe).

Bei der Auswahl der technischen Lösungen empfiehlt sich eine Priorisierung nach Gefährdungsgrad. Bereiche mit hoher Frequenz, eingeschränkter Sicht und schweren Fahrzeugen erhalten physische Barrieren. Bereiche mit moderatem Risiko werden mit Bodenmarkierung und Sensorik ausgestattet. Bereiche mit geringer Frequenz können zunächst mit organisatorischen Maßnahmen und Markierung abgedeckt werden, sofern die Gefährdungsbeurteilung das zulässt.

Für die Beschaffung der Barrierensysteme hat es sich bewährt, einen Hersteller als Hauptlieferant zu wählen und das System aus einer Produktfamilie zu konfigurieren. Axelent bietet hier den Vorteil, dass Maschinenschutz (X-Guard), Aufprallschutz (X-Protect Impact Barrier), Fußgängerbarrieren (X-Protect Pedestrian Barrier) und Regalschutz (X-Protect Upright Protector) miteinander kombinierbar sind. Troax und A-SAFE verfolgen einen ähnlichen Ansatz mit ihren jeweiligen Produktfamilien. Die Systemkompatibilität reduziert den Planungsaufwand und vermeidet Übergangsprobleme zwischen verschiedenen Herstellern.

Internationale Praxis: Verkehrsmanagement in hochautomatisierten Lagern

Ein praxisnahes Beispiel für konsequente Fußgänger-Fahrzeug-Trennung liefern Logistikzentren in Japan, etwa bei Toyota Material Handling. Dort werden Mischverkehrsbereiche systematisch vermieden: Fußgängerwege sind physisch klar von Fahrwegen getrennt und verlaufen häufig hinter festen Barrierensystemen oder auf leicht erhöhten Laufwegen. Kreuzungspunkte werden auf ein Minimum reduziert oder zusätzlich durch sensorbasierte Systeme abgesichert.

Ergänzend kommen Fahrerassistenzsysteme zum Einsatz, die den Stapler automatisch abbremsen, sobald sich eine Person im Gefahrenbereich befindet. Diese Kombination aus baulicher Trennung und intelligenter Sensorik gilt international als Best Practice und wird zunehmend auch in europäischen Logistikzentren umgesetzt.

Für Unternehmen im deutschsprachigen Raum zeigt dieses Beispiel, dass eine frühzeitige Integration der Verkehrswegeplanung in das Hallenlayout entscheidend ist. Je früher Fußgänger- und Fahrzeugströme konsequent getrennt werden, desto geringer sind spätere Investitionskosten und betriebliche Einschränkungen.

Fazit: Trennung ist Pflicht – Systematik entscheidet

Die Trennung von Fußgängern und Flurförderzeugen ist keine optionale Sicherheitsmaßnahme, sondern eine zentrale Anforderung aus ASR A1.8 und den DGUV-Regelwerken. In der Praxis zeigt sich, dass isolierte Einzelmaßnahmen wie Bodenmarkierungen nicht ausreichen, um das Unfallrisiko nachhaltig zu senken. Wirksam ist nur ein ganzheitliches Konzept, das Verkehrswegeplanung, physische Barrieren, sensorbasierte Systeme und organisatorische Maßnahmen kombiniert. Besonders in Bereichen mit hoher Frequenz und eingeschränkter Sicht sind physische Schutzsysteme wie Fußgängerbarrieren unverzichtbar.

Für die Umsetzung empfiehlt sich ein systematisches Vorgehen auf Basis der Gefährdungsbeurteilung sowie die Auswahl modularer Systeme, die sich flexibel an veränderte Betriebsbedingungen anpassen lassen (z. B. Axelent X-Protect Aufprallschutzsysteme).

Checkliste: Fußgänger-Fahrzeug-Trennung planen

Checkliste für Sicherheitsfachkräfte und Betriebsleiter

☐ Alle Mischverkehrsbereiche im Betrieb identifiziert und dokumentiert
☐ Verkehrsfrequenz (Stapler/h und Fußgänger/h) je Bereich erfasst
☐ Gefährdungsbeurteilung nach § 5 ArbSchG für jeden Mischverkehrsbereich durchgeführt
☐ Mindestabstände nach ASR A1.8 geprüft (1 m an Türen, Toren, Durchgängen)
☐ Sicherheitszuschläge für Fahrwegbreite berechnet (abhängig von Geschwindigkeit und Begegnungsverkehr)
☐ Physische Barrieren für Hochrisikobereiche eingeplant (Halleneingänge, Laderampen, Kreuzungen)
☐ Bodenmarkierung nach ASR A1.3 für alle definierten Fußgänger- und Fahrwege vorgesehen
☐ Personenerkennungssysteme für Schmalgänge geprüft (ASR A1.8 Abschnitt 4.3 Abs. 10)
☐ Konvexspiegel und Warnschilder an unübersichtlichen Kreuzungen montiert
☐ Geschwindigkeitsbegrenzung festgelegt und beschildert (Empfehlung: 10 km/h in Hallen, 5 km/h bei Fußgängerverkehr)
☐ Regelmäßige Unterweisungen nach DGUV Vorschrift 1 geplant und dokumentiert
☐ System zur Beinahe-Unfall-Meldung eingeführt, um Gefahrenstellen frühzeitig zu erkennen
