Schweißnahtreinigung ohne Beizpaste: Wie elektrochemische Verfahren die Edelstahlbearbeitung verändern

Warum Schweißnähte gereinigt, Anlauffarben entfernt und Edelstahl passiviert werden müssen

Edelstahl verdankt seine Korrosionsbeständigkeit einer dünnen Chromoxidschicht (Passivschicht), die sich an der Oberfläche bildet. Beim Schweißen wird diese Schicht im Bereich der Naht und der Wärmeeinflusszone zerstört. Es entstehen Anlauffarben (blau, gold, violett), Oxidschichten und Schmauchspuren, die nicht nur optisch stören, sondern auch die Korrosionsbeständigkeit erheblich herabsetzen. Das Entfernen dieser Anlauffarben ist deshalb ein zentraler Schritt bei der Edelstahl-Nachbehandlung. Ohne Nachbehandlung kann bereits eine einzelne unbehandelte WIG-Naht an einer Edelstahlkonstruktion zum Ausgangspunkt für Lochfraßkorrosion werden.

Die Nachbehandlung verfolgt zwei Ziele: Erstens die Entfernung der Anlauffarben und Verunreinigungen, zweitens die Wiederherstellung der passiven Chromoxidschicht. Beide Schritte, Reinigung und Passivierung, sind für die langfristige Korrosionsbeständigkeit des Edelstahls unverzichtbar. In der Lebensmitteltechnik, im Pharmabereich und in der Trinkwasserinstallation sind sie zudem regulatorisch vorgeschrieben.

Drei Verfahren im direkten Vergleich: Beizpaste, elektrochemisch, mechanisch

Elektrochemische Reinigung als Alternative zum Edelstahl-Beizen

Der Vergleich zeigt, dass die elektrochemische Reinigung die einzige Methode ist, die Reinigung und Passivierung in einem Arbeitsschritt verbindet und gleichzeitig ohne hochgiftige Chemikalien auskommt. Für viele Metallbaubetriebe gilt die elektrochemische Reinigung heute als praktikable Alternative zum Edelstahl-Beizen mit klassischer Beizpaste. Die Beizpaste bleibt bei stark verzunderten Oberflächen und bei der Tauchbeizung großer Werkstücke die effizientere Methode. Das mechanische Schleifen entfernt Anlauffarben zuverlässig, erzeugt aber keine Passivschicht und verändert die Oberflächenrauheit, was in der Lebensmittel- und Medizintechnik problematisch sein kann.

Arbeitsschutz: Was Flusssäure so gefährlich macht

Beizpaste enthält in der Regel 1 bis 8 Prozent Flusssäure (HF) und 10 bis 25 Prozent Salpetersäure (HNO₃). Flusssäure ist einer der gefährlichsten Gefahrstoffe, die in der Metallbearbeitung eingesetzt werden. Sie durchdringt die Haut rasch und zerstört tiefere Gewebeschichten einschließlich Knochen. Symptome einer Verätzung treten häufig erst Stunden nach dem Kontakt auf, was die Gefahr von Fehleinschätzungen erhöht. Die BGHM (Arbeitsschutz Kompakt Nr. 144) verlangt unter anderem die Ausstellung eines Flusssäurepasses, die Abstimmung mit der Giftzentrale und eine vollständige Körperschutzausrüstung.

Die DGUV Information 213-071 (Fluorwasserstoff, Flusssäure und anorganische Fluoride) beschreibt die Gesundheitsgefahren im Detail und fordert die Prüfung von Substitutionsmöglichkeiten. Elektrochemische Reinigungsverfahren sind eine solche Substitution: Die verwendeten Elektrolyte basieren auf Phosphorsäure oder anderen schwächeren Säuren, die in der Regel deutlich weniger gefährlich sind als Flusssäure. Einige Elektrolyte, etwa der GreeNox H von Bio-Circle, sind vollständig kennzeichnungsfrei nach CLP.

Für den Betriebsleiter hat die Substitution weitere praktische Vorteile: Keine Ex-Schutz-Anforderung am Arbeitsplatz, keine Gefahrgutklassifizierung für Transport und Lagerung, vereinfachte Betriebsanweisungen und ein deutlich geringerer Schulungsaufwand. In Betrieben, die mit Flusssäure arbeiten, dürfen bestimmte Personengruppen (Jugendliche, werdende Mütter) nicht eingesetzt werden. Diese Beschäftigungsbeschränkung entfällt bei kennzeichnungsfreien Elektrolyten.

Kostenvergleich: Beizpaste vs. elektrochemische Reinigung pro Meter Schweißnaht

Der häufigste Einwand gegen elektrochemische Reinigungssysteme betrifft die Investitionskosten. Ein Gerät wie der GreeNox Micro von Bio-Circle kostet ab ca. 1.250 € netto, der leistungsstärkere GreeNox Macro ab ca. 4.200 € netto. Beizpaste kostet dagegen nur 30 bis 50 Euro pro Kilogramm, und ein Kilogramm reicht für 80 bis 150 Meter Schweißnaht.

Auf den ersten Blick ist die Beizpaste günstiger. Bei einer realistischen Vollkostenbetrachtung verschieben sich die Verhältnisse: Die Kosten für persönliche Schutzausrüstung (säurefeste Handschuhe, Vollmaske mit Kombinationsfilter, Schutzschürze), die regelmäßige DGUV-konforme Unterweisung, die Entsorgung säurehaltiger Abwässer und der Zeitaufwand für das Auftragen, Einwirken und Abspülen der Beizpaste summieren sich über das Jahr. Ein Salzsprühtest der dänischen Prüforganisation FORCE Technology hat zudem gezeigt, dass elektrochemisch gereinigte Schweißnähte eine gleichmäßigere Passivschicht aufweisen als chemisch gebeizte, weil der Anwender die Reinigung visuell kontrollieren und bei Bedarf nacharbeiten kann, während Beizpaste gleichmäßig aufgetragen werden muss und Ungleichmäßigkeiten erst nach dem Abwaschen sichtbar werden.

In Betrieben, die täglich 20 oder mehr Meter Edelstahl-Schweißnähte reinigen, amortisiert sich ein elektrochemisches Gerät erfahrungsgemäß innerhalb von sechs bis zwölf Monaten. Für Betriebe mit sporadischem Bedarf, etwa zwei bis drei Meter pro Woche, kann die Amortisation ein bis zwei Jahre dauern. In beiden Fällen bleibt der Vorteil beim Arbeitsschutz und bei der Entsorgung bestehen.

Ein konkretes Rechenbeispiel: Ein Metallbaubetrieb, der pro Monat 200 Meter WIG-Schweißnähte an Edelstahlgeländern reinigt, verbraucht bei Beizpaste etwa 1,5 bis 2,5 Kilogramm pro Monat (Kosten: ca. 50–125 €). Hinzu kommen PSA-Kosten (ca. 30 €/Monat bei regelmäßigem Wechsel der Säurehandschuhe und Filter), Entsorgungskosten für säurehaltiges Abwasser (ca. 50 €/Quartal) und ca. 30 Minuten zusätzliche Einwirkzeit pro Tag, die bei der elektrochemischen Reinigung entfällt. Mit einem GreeNox Micro und GreeNox T-Elektrolyt (ca. 22 € pro Liter, Verbrauch ca. 0,5 Liter pro Monat bei diesem Volumen) liegen die laufenden Kosten bei unter 15 Euro pro Monat, zuzüglich Neutralisierer und gelegentlichem Pinselwechsel. Die Investition von 1.250 Euro für das Gerät amortisiert sich bei dieser Berechnung in weniger als einem Jahr.

Praxisbeispiel Norwegen: Wie die Offshore-Industrie Beizpaste aus den Werkstätten verbannt hat

In der norwegischen Offshore-Industrie, wo Edelstahl in großem Umfang für Rohrleitungen, Behälter und Strukturbauteile auf Plattformen eingesetzt wird, hat sich die elektrochemische Schweißnahtreinigung in den vergangenen Jahren zum Standard entwickelt. Der Hintergrund ist eine Kombination aus strengen Arbeitsschutzvorschriften der norwegischen Arbeidstilsynet (Arbeitsschutzbehörde) und den logistischen Einschränkungen auf Offshore-Plattformen. Beizpaste erfordert eine kontrollierte Umgebung, eine Abwasserentsorgung und umfangreiche PSA, die unter Offshore-Bedingungen nur schwer bereitzustellen sind.

Große norwegische Auftragnehmer wie Kvaerner und Aker Solutions haben ihre Schweiß- und Nachbehandlungsprozesse auf elektrochemische Verfahren umgestellt, weil tragbare Geräte direkt an der Naht eingesetzt werden können, ohne dass Abwasser aufgefangen und entsorgt werden muss. Für deutsche Metallbaubetriebe, die ebenfalls unter beengten Platzverhältnissen arbeiten, etwa auf Baustellen, in bestehenden Anlagen oder bei der Montage vor Ort, ist dieses Beispiel relevant: Die elektrochemische Reinigung macht die Nachbehandlung dort möglich, wo Beizpaste aus praktischen oder regulatorischen Gründen nicht eingesetzt werden kann.

Anbieter elektrochemischer Schweißnahtreinigung im deutschen Markt

Bio-Circle Surface Technology (Gütersloh) vertreibt unter der Marke GreeNox zwei Geräte und eine Reihe von Elektrolyten. Der GreeNox Micro (ab ca. 1.250 € netto) eignet sich mit seinem flexiblen Kohlefaserpinsel für enge Bauteile, Geländer und Innenecken. Der GreeNox Macro (ab ca. 4.200 € netto) bietet ein Touchpanel mit verschiedenen Anwendungsfunktionen und arbeitet mit dem Flächenreiniger GreeNox S, der auch an senkrechten Flächen haftet. Die Elektrolyte sind in vier Varianten verfügbar: GreeNox T (Standard, frei von Flusssäure und Salpetersäure), GreeNox H (kennzeichnungsfrei, für WIG- und Punktschweißungen), GreeNox S (viskos, für große Flächen) und GreeNox N (Neutralisierer). Optionale Marking-Kits ermöglichen das elektrochemische Markieren und Schwarzätzen von Edelstahl.

Cougartron (Dänemark, Vertrieb in Deutschland) ist auf elektrochemische Schweißnahtreinigung spezialisiert und bietet mit der FURY-Serie (FURY 100, FURY 200) leistungsstarke Geräte für die industrielle Serienfertigung an. Das Unternehmen hat den unabhängigen Salzsprühtest bei FORCE Technology initiiert und publiziert. Die InoxFURY wird als das leistungsstärkste System am Markt positioniert und ist auch für MIG-Schweißnähte ausgelegt, die aufgrund der stärkeren Verzunderung höhere Leistung erfordern.

Walter Surface Technologies (Kanada, Vertrieb in Deutschland) bietet die SURFOX-Serie an, die auch über den Bio-Circle-Shop erhältlich ist. Die SURFOX-Geräte verfügen über eine integrierte Dosierpumpe, die den Elektrolyten automatisch zum Pinsel transportiert. Die SURFOX-Elektrolyte sind NSF-zertifiziert (Kategorie A3) und damit für den Einsatz in der Lebensmittelindustrie registriert.

Wo die elektrochemische Reinigung an ihre Grenzen stößt

Elektrochemische Verfahren arbeiten lokal und kontrolliert. Die punktuelle Arbeitsweise ist bei Einzelnähten ein Vorteil, wird jedoch bei großflächigen Bauteilen wirtschaftlich ineffizient. Für die Tauchbeizung von Edelstahlrohren, Behältern oder Serienteilen in einem Beizbad gibt es kein praktikables elektrochemisches Äquivalent. Hier bleibt das chemische Beizen (oder die Beauftragung eines Lohnbeizerbetriebs) die wirtschaftlichere Lösung.

Bei stark verzunderten MIG-Schweißnähten erreichen nicht alle Geräte ein zufriedenstellendes Ergebnis. Die dickere Oxidschicht bei MIG erfordert eine höhere Leistung als bei WIG- oder Punktschweißungen. Cougartron positioniert seine FURY-Serie explizit für diesen Anwendungsfall, während der GreeNox Micro von Bio-Circle primär für WIG- und Punktschweißungen ausgelegt ist. Vor der Anschaffung sollte geprüft werden, welche Schweißverfahren im Betrieb dominieren.

Zu beachten ist auch, dass die Elektrolyte zwar deutlich weniger gefährlich sind als Beizpaste, aber dennoch eine säurehaltige Komponente enthalten (in der Regel Phosphorsäure). Die Neutralisation nach der Reinigung mit einem Neutralisierer wie GreeNox N ist ein Pflichtschritt, der nicht ausgelassen werden darf. Ohne Neutralisation verbleiben Säurereste auf der Oberfläche, die die Passivschicht langfristig schädigen können.

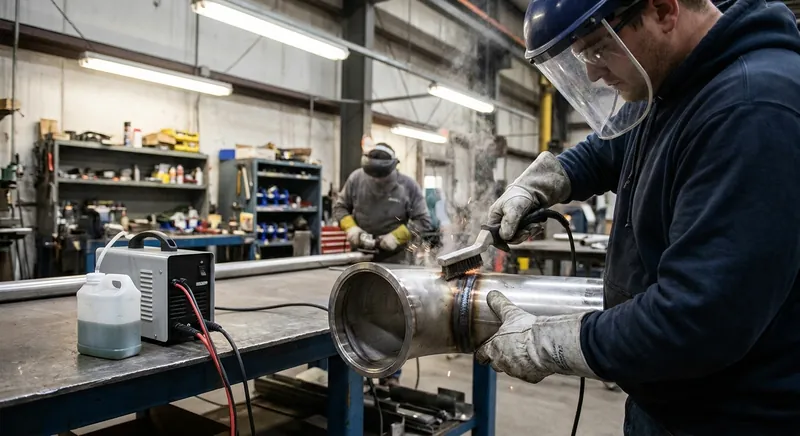

Umstieg in der Praxis: Vom Beizpinsel zum Kohlefaserpinsel

Der Wechsel von Beizpaste auf ein elektrochemisches Verfahren erfordert keine Änderung am Schweißprozess selbst. Die Umstellung betrifft ausschließlich den Nachbehandlungsschritt. In der Praxis empfiehlt sich ein Testlauf an typischen Werkstücken des eigenen Betriebs, weil die Reinigungsgeschwindigkeit und das Ergebnis je nach Edelstahlsorte (1.4301, 1.4404, Duplex), Schweißverfahren (WIG, MIG, Punkt) und Materialstärke variieren.

Bio-Circle bietet eine Vor-Ort-Beratung an, bei der ein Außendienstmitarbeiter das GreeNox-System an den konkreten Werkstücken des Betriebs demonstriert. Cougartron ermöglicht Testreinigungen auf eingesandten Musterteilen. Beide Wege erlauben eine realistische Bewertung vor der Investitionsentscheidung.

Nach der Umstellung sollten die Betriebsanweisungen und das Gefahrstoffkataster aktualisiert werden. Der Wegfall von Flusssäure aus dem Betrieb vereinfacht die Dokumentation erheblich: Kein Flusssäurepass, keine Abstimmung mit der Giftzentrale, keine speziellen Lagervorschriften nach TRGS 510 für hochgiftige Stoffe. Die Beschäftigungsbeschränkungen für Jugendliche und werdende Mütter entfallen ebenfalls, was in kleineren Schlossereien die Personaleinsatzplanung erleichtern kann.

Checkliste: Elektrochemische Schweißnahtreinigung bewerten

Entscheidungs-Checkliste für Schlossereibetriebe und Metallbauer

☐ Dominierendes Schweißverfahren ermittelt: WIG und Punkt → alle Geräte geeignet; MIG → leistungsstarkes Gerät erforderlich (GreeNox Macro, Cougartron FURY)
☐ Typische Nahtlänge pro Tag erfasst: Bei mehr als 20 m/Tag amortisiert sich das Gerät in 6–12 Monaten
☐ Einsatzort geklärt: Werkstatt (alle Verfahren), Baustelle/Montage (elektrochemisch bevorzugt, Beizpaste schwierig)
☐ Aktuelle Beizpaste-Kosten ermittelt: Material + PSA + Entsorgung + Zeitaufwand (Auftragen, Einwirkzeit, Abspülen)
☐ Substitutionsprüfung nach GefStoffV dokumentiert: Flusssäure → elektrochemisches Verfahren als Alternative
☐ Gerätedemo oder Musterreinigung angefordert: Bio-Circle (Vor-Ort-Beratung), Cougartron (Musterteile einsenden)
☐ Elektrolyt-Variante ausgewählt: Kennzeichnungsfrei (GreeNox H) oder Standard (GreeNox T)?
☐ Neutralisationsschritt in Arbeitsanweisung aufgenommen: GreeNox N nach jeder Reinigung aufsprühen und abwischen
☐ Gefahrstoffkataster und Betriebsanweisungen nach Umstellung aktualisiert?
☐ Lebensmitteltechnik-Einsatz? NSF-Zertifizierung der Elektrolyte prüfen (SURFOX: NSF A3)
