Technische Sauberkeit nach VDA 19 und ISO 16232: Wie Betriebe Restschmutz messen, einhalten und dokumentieren

Warum aus einem Reinigungsschritt eine Qualitätsanforderung wurde

Die Anforderung an technische Sauberkeit ist nicht aus dem Reinigungswunsch einzelner Betriebe entstanden, sondern aus konkreten Schadensfällen. In der Automobilindustrie kam es bereits in den 1990er Jahren vermehrt zu Ausfällen, deren Ursache sich auf Restpartikel zurückführen ließ. Besonders empfindlich reagierten Anti-Blockier-Systeme und die damals neuen Direkteinspritzsysteme in Dieselfahrzeugen, bei denen ein einzelnes Partikel von wenigen hundert Mikrometern ausreichte, um ein Ventil klemmen zu lassen oder eine feine Bohrung zu blockieren.

Aus diesen Schäden entstand ab 2001 ein Industrieverbund, der unter Leitung des Fraunhofer-Instituts für Produktionstechnik und Automatisierung (IPA) ein einheitliches Regelwerk erarbeitete. Das Ergebnis war 2004 der VDA-Band 19, der erstmals festschrieb, wie die Partikelverunreinigung funktionsrelevanter Automobilteile zu prüfen ist. Die Logik dahinter ist für jeden Fertigungsbetrieb übertragbar: Eine Sauberkeitsanforderung ist nur dann belastbar, wenn sie messbar und reproduzierbar überprüft werden kann. Ohne anerkanntes Prüfverfahren bleibt jede Diskussion über die Sauberkeit eines Bauteils eine Frage der Auslegung.

Heute betrifft das Thema längst nicht mehr nur die Fahrzeugtechnik. In der Hydraulik, der Medizintechnik, der Optik und der Elektronikfertigung gelten teilweise schärfere Anforderungen als im Automobilbau. Der Fachverband industrielle Teilereinigung (FiT) beschreibt die Bauteilreinigung deshalb als eigenständigen, wertschöpfenden Fertigungsschritt mit direkten Folgen für Beschaffung, Prozessplanung und Qualitätssicherung.

Warum die Anforderungen an technische Sauberkeit kontinuierlich steigen

Die Anforderungen an die technische Sauberkeit nehmen nicht deshalb zu, weil Normen strenger geworden sind, sondern weil Bauteile immer empfindlicher auf kleinste Partikel reagieren. Ventile, Düsen, Lager, Sensoren und elektronische Baugruppen werden kompakter, Fertigungstoleranzen kleiner und Funktionsflächen feiner. Dadurch können bereits Partikelgrößen, die früher als unkritisch galten, heute Ausfälle oder Qualitätsprobleme verursachen.

Für viele Zulieferer bedeutet das eine grundlegende Veränderung der Qualitätsanforderungen. Während früher die Endreinigung häufig als nachgelagerter Fertigungsschritt betrachtet wurde, ist sie heute Bestandteil der Prozessfähigkeit und damit der gesamten Qualitätsplanung. Die technische Sauberkeit entwickelt sich dadurch zunehmend von einer Prüfanforderung zu einem eigenständigen Qualitätsmerkmal.

VDA 19 und ISO 16232: Was die beiden Regelwerke regeln und was nicht

Ein verbreitetes Missverständnis betrifft den Inhalt der Normen. Weder VDA 19.1 noch ISO 16232 legen fest, wie sauber ein bestimmtes Bauteil sein muss. Beide Regelwerke beschreiben ausschließlich, wie die Sauberkeit geprüft und das Ergebnis dargestellt wird. Den konkreten Grenzwert, also die zulässige Anzahl und Größe von Partikeln, vereinbaren Kunde und Lieferant bauteilbezogen. Diese Trennung zwischen Prüfmethode und Sauberkeitsspezifikation ist zentral, weil sie die Verantwortung klar zuordnet.

VDA 19 Teil 1 behandelt die Prüfung am einzelnen Bauteil, also Extraktion, Analyse und Dokumentation des Restschmutzes. VDA 19 Teil 2 erweitert den Blick auf die Umgebung und definiert Sauberkeitsbereiche, in denen sauberkeitssensible Teile montiert werden. Diese reichen vom nicht regulierten Bereich über Sauberzone und Sauberraum bis zum Reinraum nach EN ISO 14644. ISO 16232 ist das international gleichwertige Gegenstück zu VDA 19.1, sodass ein Prüfbericht über Ländergrenzen hinweg anerkannt wird, was für exportorientierte Zulieferer wichtig ist.

Die Bezeichnung der Sauberkeit erfolgt über Größenklassen und einen Reinheitscode. Partikel werden nach ihrer Größe in Klassen eingeteilt, üblicherweise von Klasse B (5 bis 15 µm) über die mittleren Klassen bis hin zu sehr großen Partikeln jenseits von 1.000 µm. Für die Funktion ist meist nicht die Gesamtmasse entscheidend, sondern das größte zulässige Einzelpartikel und die Anzahl pro Größenklasse. Ein hydraulisches Wegeventil verträgt eine gewisse Menge kleiner Partikel, fällt aber bei einem einzigen großen Span aus. Das erklärt, warum eine reine Gewichtsbestimmung für anspruchsvolle Bauteile nicht ausreicht.

Wie eine Restschmutzanalyse abläuft

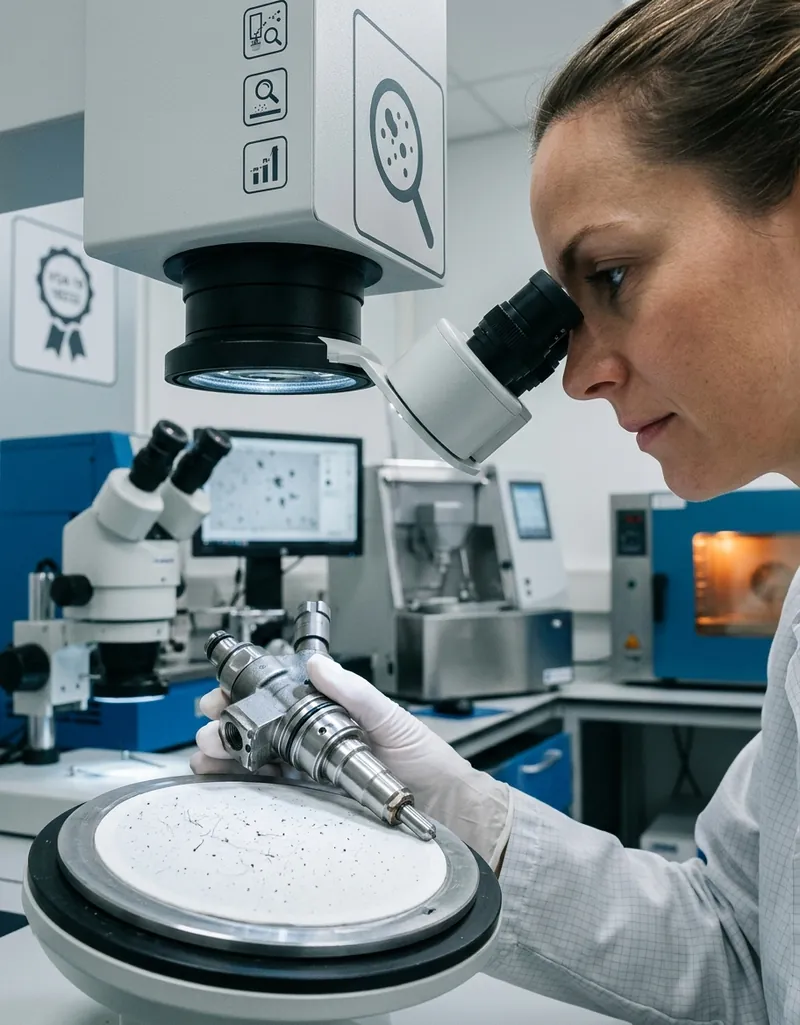

Die Prüfung folgt einem festen Ablauf, der die Vergleichbarkeit der Ergebnisse sicherstellt. Zuerst wird der Schmutz vom Bauteil extrahiert, meist durch Abspritzen, Spülen, Ultraschall oder Schütteln in einer definierten Prüfflüssigkeit. Die Flüssigkeit wird anschließend durch einen Membranfilter gefiltert, der die Partikel zurückhält. Dieser Filter wird getrocknet, gewogen und unter dem Mikroskop oder mit einem automatischen Partikelzählsystem ausgewertet. Das Ergebnis ist eine nach Größenklassen aufgeschlüsselte Partikelverteilung.

Ein methodisch wichtiger Punkt ist die sogenannte Abklingkurve. Da kein Extraktionsverfahren ein Bauteil vollständig entlastet, muss nachgewiesen werden, dass das Verfahren den Großteil der relevanten Partikel erfasst. Dazu wird dasselbe Bauteil mehrfach hintereinander geprüft. Sinkt die abgelöste Partikelmenge von Durchgang zu Durchgang deutlich, gilt das Verfahren als geeignet. Diese Validierung der Prüfung selbst wird in der Praxis häufig unterschätzt, ist aber Voraussetzung für einen belastbaren Prüfbericht.

Wegen dieser Anforderungen ist die Restschmutzanalyse anspruchsvoll. Schon geringe Verunreinigungen aus der Umgebung können das Ergebnis verfälschen, weshalb die Prüfung idealerweise in einem nach ISO 17025 akkreditierten Labor stattfindet. Viele mittelständische Zulieferer betreiben deshalb keine eigene Analytik, sondern lassen Stichproben extern prüfen, während die laufende Prozesskontrolle im Haus erfolgt. Die begleitende Messtechnik zur Prozessüberwachung gehört bei mehreren Anlagenherstellern inzwischen zum Lieferumfang.

Die wirtschaftliche Dimension: Reinigung als Kostentreiber und als Risiko

Die Bauteilreinigung ist in der industriellen Fertigung kein Randthema. Der Fachverband FiT verweist regelmäßig darauf, dass die Reinigung in vielen Fertigungsketten einen erheblichen Anteil an Energie, Wasser und Chemie beansprucht und damit zu den Fixkosten der Produktion zählt. Daten des Statistischen Bundesamtes belegen, dass die Erzeugerpreise für industrielle Energie zwischen 2021 und 2023 zeitweise um mehr als das Doppelte stiegen, bevor sie sich auf erhöhtem Niveau einpendelten. Für energieintensive Prozesse wie das Trocknen nach der Reinigung wirkt sich das unmittelbar auf die Stückkosten aus.

Dem stehen die deutlich höheren Kosten eines Sauberkeitsfehlers gegenüber. Wird ein zu hoher Restschmutz erst beim Kunden festgestellt, drohen Reklamation, Rückweisung ganzer Lose und im schlimmsten Fall ein Feldausfall des Endprodukts. In der Automobilzulieferung kann ein einziger Befund die gesamte Charge sperren, weil die Sauberkeitsprüfung eine Stichprobenprüfung ist und ein auffälliges Bauteil den Verdacht auf die ganze Lieferung lenkt. Ein lückenlos dokumentierter, normkonformer Prüfbericht verschiebt im Reklamationsfall zudem die Beweislast und belegt, dass das Bauteil die vereinbarte Spezifikation eingehalten hat. Diese Absicherung taucht in der reinen Betrachtung der Reinigungskosten pro Teil nicht auf, hat aber einen konkreten wirtschaftlichen Wert. Damit entsteht ein Zielkonflikt. Einerseits erhöhen steigende Energiepreise die Kosten energieintensiver Reinigungsprozesse. Andererseits lassen sich Sauberkeitsanforderungen in regulierten Branchen nicht durch kürzere Reinigungszeiten oder geringere Prozessparameter wirtschaftlich "einsparen", da der normgerechte Nachweis unverändert erbracht werden muss. Für viele Betriebe verschiebt sich der Wettbewerb deshalb von möglichst niedrigen Reinigungskosten hin zu möglichst stabilen und reproduzierbaren Reinigungsprozessen. Eine vertiefte Kostenbetrachtung bietet der Beitrag zur Kostenkalkulation in der Teilereinigung.

Regulatorischer Rahmen jenseits des Automobilbaus

Während VDA 19 und ISO 16232 aus der Automobilwelt stammen, gelten in anderen Branchen eigene, teils strengere Vorgaben. In der Elektronikfertigung beschreibt der ZVEI-Leitfaden zur technischen Sauberkeit in der Elektrotechnik, welche Partikel auf Leiterplatten und Baugruppen kritisch sind, da sie Kurzschlüsse oder Funktionsfehler verursachen können. In der Medizintechnik ist die Lage noch klarer geregelt: Hier verlangt die europäische Medizinprodukteverordnung (MDR) einen dokumentierten Nachweis, dass die Reinigung wiederholbar das geforderte Ergebnis liefert.

Diese Validierungspflicht unterscheidet die regulierten Branchen vom klassischen Maschinenbau. Eine validierte Reinigung bedeutet, dass der Prozess unter definierten Parametern reproduzierbar zum geforderten Ergebnis führt und dies durch Protokolle belegt ist. Anlagen für die Medizin- oder Pharmafertigung durchlaufen deshalb eine strukturierte Qualifizierung von der Werksabnahme über die Inbetriebnahme bis zur laufenden Überwachung. Auch GMP-Regelwerke und FDA-Vorgaben für den US-Markt setzen voraus, dass Reinigungsparameter wie Temperatur, Frequenz, Zeit und Chemie dokumentiert und überwacht werden.

Für die Beschaffung folgt daraus eine klare Konsequenz. In regulierten Branchen ist nicht das Reinigungsergebnis allein ausschlaggebend, sondern die Fähigkeit der Anlage, den Prozess dauerhaft nachweisbar zu halten. Eine Anlage ohne dokumentierte Prozessparameter ist hier praktisch nicht einsetzbar, unabhängig davon, wie gut sie reinigt.

Reinigungsverfahren als Lösung: Wo Ultraschall seinen Platz hat

Erst nachdem die Sauberkeitsanforderung, das Prüfverfahren und die Dokumentationspflicht geklärt sind, stellt sich die Frage nach dem geeigneten Reinigungsverfahren. Für die technische Sauberkeit haben sich nasschemische Verfahren mit wässrigen Reinigern und mechanischer Unterstützung etabliert. Die Ultraschallreinigung nimmt dabei eine Sonderstellung ein, weil sie über den physikalischen Effekt der Kavitation auch in Bohrungen, Spalten und Poren wirkt, die mechanisch nicht erreichbar sind. Im Reinigungsmedium entstehen mikroskopische Blasen, die beim Zusammenfallen energiereiche Druckimpulse erzeugen und festsitzende Partikel ablösen.

Für die anspruchsvollen Sauberkeitsklassen werden in der Praxis modulare Mehrkammeranlagen eingesetzt, die Reinigen, Spülen und Trocknen in einem geschlossenen Prozess kombinieren. Hersteller wie Elma Schmidbauer mit dem System Elmasystem bedienen genau dieses Segment für Medizintechnik, Photonik, Elektronik und Präzisionsbauteile. Wichtiger als die einzelne Anlage ist dabei das abgestimmte Zusammenspiel aus Verfahren, Reinigungschemie und Prozessüberwachung.

Welches Verfahren im Einzelfall passt, hängt von Bauteilgeometrie, Verschmutzungsart und Stückzahl ab. Für Werkstatt- und Instandhaltungsbetriebe mit gemischtem Teilespektrum führt der Vergleich der gängigen Verfahren im Beitrag zur Teilereinigung in der Werkstatt durch die Auswahl. Für Serienfertiger mit definierten Sauberkeitsklassen nach VDA 19 stehen dagegen automatisierte Anlagen mit reproduzierbaren Programmen im Vordergrund, weil nur sie die geforderte Wiederholbarkeit liefern. Neben Elma bieten auch Ecoclean, Dürr und Bandelin Anlagen für dieses Profil an, sodass sich ein Herstellervergleich in jedem Fall lohnt.

Häufige Fehler bei der Umsetzung der technischen Sauberkeit

In der Praxis zeigen sich bei der Einführung von Sauberkeitsanforderungen immer wieder dieselben Schwachstellen. Ein verbreiteter Fehler ist die Vereinbarung eines Reinheitscodes ohne Prüfung der eigenen Messfähigkeit. Wer einen Grenzwert zusagt, ohne ihn selbst oder über ein Labor nachweisen zu können, geht ein erhebliches Risiko ein.

Ebenso häufig wird die Sauberkeit nur am Ende der Fertigung betrachtet, obwohl Partikel über die gesamte Prozesskette eingetragen und verschleppt werden. Eine saubere Endreinigung nützt wenig, wenn das Bauteil danach in einer unsauberen Umgebung montiert oder in ungeeigneter Verpackung transportiert wird. VDA 19 Teil 2 trägt genau diesem Umstand Rechnung, indem es die gesamte Umgebung einbezieht. Wird zusätzlich eine Reinigungsanlage allein nach Anschaffungspreis ausgewählt, ohne ihre Fähigkeit zur Prozessüberwachung und Dokumentation zu berücksichtigen, entstehen in regulierten Branchen Folgekosten, die den ursprünglichen Preisvorteil übersteigen.

Fazit: Technische Sauberkeit ist eine Mess- und Dokumentationsaufgabe

Technische Sauberkeit ist in erster Linie eine Frage der Messbarkeit und des Nachweises, nicht der sichtbaren Sauberkeit. VDA 19.1 und ISO 16232 liefern dafür das anerkannte Prüfverfahren, während der konkrete Grenzwert zwischen Kunde und Lieferant vereinbart wird. Wer in sauberkeitssensiblen Branchen liefert, sollte zuerst die Sauberkeitsspezifikation und die eigene Messfähigkeit klären und erst danach das Reinigungsverfahren auswählen. Die Reinigungstechnik, ob Ultraschall, Spritzreinigung oder Mehrkammeranlage, ist das Werkzeug zur Erfüllung dieser Anforderung, nicht ihr Ausgangspunkt.

Checkliste: Technische Sauberkeit im Betrieb umsetzen

Umsetzungs-Checkliste für Qualitäts- und Produktionsverantwortliche

☐ Sauberkeitsspezifikation mit dem Kunden bauteilbezogen vereinbart (Reinheitscode, größtes zulässiges Partikel)
☐ Prüfverfahren nach VDA 19.1 oder ISO 16232 festgelegt (Extraktion, Filtration, Auswertung)
☐ Eignung des Extraktionsverfahrens über die Abklingkurve validiert
☐ Eigene Messfähigkeit geprüft oder akkreditiertes Labor (ISO 17025) eingebunden
☐ Sauberkeitsbereiche nach VDA 19 Teil 2 für Montage, Verpackung und Transport definiert
☐ Partikeleintrag über die gesamte Prozesskette betrachtet, nicht nur in der Endreinigung
☐ Reinigungsverfahren passend zu Geometrie, Verschmutzung und Stückzahl gewählt
☐ Reinigungschemie auf den vorliegenden Schmutz abgestimmt
☐ Bei regulierten Branchen: Validierung und Qualifizierung der Anlage (MDR, GMP, FDA) sichergestellt
☐ Prozessparameter (Temperatur, Zeit, Frequenz, Chemie) überwacht und dokumentiert
☐ Mindestens zwei Anlagenhersteller mit Blick auf Dokumentationsfähigkeit verglichen
