Hitzebeständige Rollen für Backöfen, Trocknungsanlagen und Lackierlinien: Was bei 150 bis 600 Grad funktioniert

Vier Temperaturstufen, vier Materialklassen

Hitzebeständige Rollen lassen sich nach dem maximalen Dauereinsatzbereich in vier Stufen einteilen, die jeweils unterschiedliche Materialien erfordern. Blickle gliedert sein Hochtemperaturprogramm ebenfalls in diese Stufen und bietet für jede Klasse eigene Radserien an.

Die Temperaturangaben beziehen sich auf den Dauereinsatz. Kurzzeitig, also für wenige Minuten, vertragen die meisten Materialien 20 bis 50 Grad mehr. Phenolharz (Serie PHN) ist der Klassiker für Bäckerei- und Lebensmittelanwendungen: Der duroplastische Kunststoff ist asbestfrei, korrosionsbeständig und behält seine Formstabilität bis 260 Grad. Mit einer Härte von 90 Shore D rollt Phenolharz leichtgängig und mit minimalem Verschleiß, hinterlässt aber auf empfindlichen Böden Gebrauchsspuren. Bei Temperaturen darüber kommt nur noch Grauguss oder Stahlguss in Frage. Die G-Serie von Blickle deckt Durchmesser von 80 bis 250 mm ab und ist mit Gleitlagern bis 600 Grad einsetzbar, mit Kugellagern bis 300 Grad. Gussrollen sind nahezu unzerstörbar, verursachen jedoch ein hohes Laufgeräusch und können empfindliche Bodenbeläge beschädigen.

Lagerung bei Hitze: Warum das Fett wichtiger ist als das Rad

Die häufigste Ausfallursache bei hitzebeständigen Rollen ist nicht das Rad, sondern die Lagerung. Standardkugellager mit konventionellem Lithiumfett funktionieren bis etwa 120 Grad. Darüber verdampft das Fett, die Lager laufen trocken und blockieren innerhalb weniger Betriebsstunden. Für den Bereich bis 200 Grad setzen Hersteller wie Blickle auf Hochtemperaturlager mit synthetischem Spezialfett auf Polyurea- oder PFPE-Basis. Diese Fette behalten ihre Schmierwirkung deutlich länger und gasen kaum aus, was in Lackieranlagen ein entscheidender Vorteil ist. Ab 200 Grad kommen Lager mit Festschmierstoff (Molybdändisulfid oder Graphit) zum Einsatz, die bis etwa 300 Grad funktionieren. Die Kosten für ein Hochtemperatur-Kugellager liegen je nach Größe bei 15 bis 40 Euro pro Stück, ein Festschmierstoff-Lager kostet 30 bis 70 Euro.

Oberhalb von 300 Grad sind Kugellager nicht mehr sinnvoll einsetzbar, weil die Härtung der Lagerstähle bei diesen Temperaturen nachlässt und die Kugeln sich verformen. In diesem Bereich werden ausschließlich Gleitlager aus Bronze, Graphitbuchsen oder speziellen Sinterbronze-Legierungen verwendet. Blickle bietet für die Gussrollen der G-Serie Gleitlagerversionen an, die bis 600 Grad einsatzfähig sind. Ergänzend stehen optional PTFE-beschichtete Achsrohre zur Verfügung, die den Reibwert des Gleitlagers weiter reduzieren und den Anfahrwiderstand auch nach langer Standzeit unter Hitze auf akzeptablem Niveau halten.

Ein Praxistipp: Die Lagerwahl sollte immer auf die tatsächliche Betriebstemperatur am Rad abgestimmt werden, nicht auf die Ofentemperatur. In vielen Anwendungen liegt die Temperatur am Rad 30 bis 50 Grad unter der Umgebungstemperatur im Ofen, weil der Wagen nur kurzzeitig durchfährt und die Masse des Rades als Wärmepuffer wirkt. Wer die Ist-Temperatur am Rad mit einem IR-Thermometer nachmisst, kann gegebenenfalls ein günstigeres Lager einsetzen als bei konservativer Auslegung nach der Ofennenntemperatur. Dieser einfache Messschritt spart in vielen Fällen 30 bis 50 Prozent der Lagerkosten, ohne die Betriebssicherheit zu beeinträchtigen.

Gehäuse und Drehkranz: Welche Bauform für welche Temperatur?

Auch das Gehäuse muss der Temperatur standhalten. Standardgehäuse aus verzinktem Stahlblech eignen sich bis etwa 200 Grad, darüber oxidiert die Zinkschicht und der Stahl beginnt sich zu verfärben. Zudem verliert die Zinkschicht bei Temperaturen über 200 Grad ihre Korrosionsschutzwirkung, sodass die Gehäuse bei Feuchteeinwirkung (Nassreinigung, Dampf) schnell rosten. Blickle führt für den Hochtemperaturbereich eigene Gehäuseserien: Die LI-Serie (Stahlblech, mittelschwer) und die LIX-Serie (Edelstahl, mittelschwer) sind speziell für den Einsatz bis 300 Grad ausgelegt. Die Edelstahlvariante LIX eignet sich besonders für Umgebungen mit häufiger Nassreinigung, wie sie in der Lebensmittel- und Pharmaindustrie Standard ist. Die Schwerlast-Gehäuse der BO-Serie mit geschweißter Stahlkonstruktion eignen sich für die Gussrollen bis 600 Grad. Preislich liegt ein Edelstahl-Gehäuse (LIX) etwa 40 bis 60 Prozent über dem verzinkten Pendant (LI), bietet dafür aber eine deutlich längere Lebensdauer in feuchten und chemisch belasteten Umgebungen.

Kritisch ist der Drehkranz der Lenkrolle: Bei hohen Temperaturen dehnt sich der Stahl aus und der Schwenkwiderstand kann sich deutlich verändern. Hochtemperatur-Lenkrollen werden daher mit größerem Spiel im Drehkranz gefertigt als Standardrollen, damit sie auch bei Hitze leichtgängig bleiben. Die Kugelkränze in den Blickle-Gehäusen der LI- und LIX-Serie bestehen aus hitzebeständigen Stahlkugeln, die auch bei 300 Grad ihre Härte und Rundheit behalten. Der Nachteil des größeren Spiels ist ein etwas unruhigeres Lenkverhalten bei Raumtemperatur, das sich aber bei Betriebstemperatur normalisiert. Für Anwendungen, die im Wechsel zwischen Raumtemperatur und Ofentemperatur eingesetzt werden (etwa Stikkenwagen, die zwischen Kühlraum und Ofen pendeln), ist dieses Spiel ein notwendiger Kompromiss. Wer eine Lenkrolle bei Raumtemperatur testet und ein leichtes Klappern bemerkt, kann also beruhigt sein: Das Verhalten ist konstruktionsbedingt und kein Qualitätsmangel.

Drei Branchen, drei Anforderungsprofile

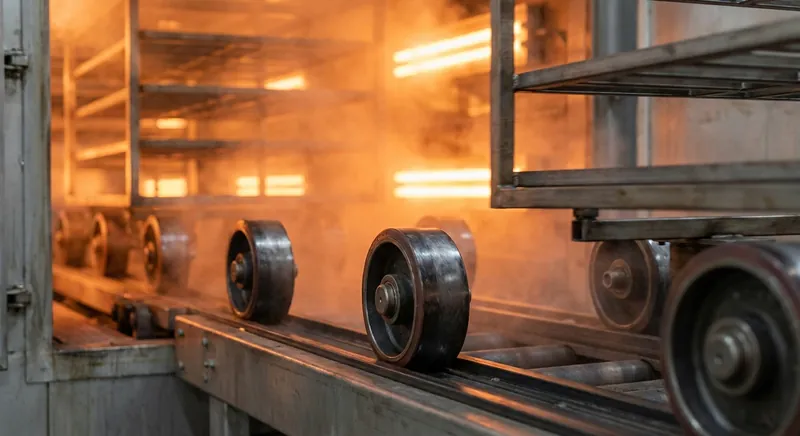

In der industriellen Bäckerei fahren Stikkenwagen mit bis zu 20 Backblechen durch Durchlauföfen bei 180 bis 250 Grad. Die Rollen müssen nicht nur hitzebeständig sein, sondern auch lebensmittelkonform und leicht zu reinigen. Phenolharz (PHN) ist hier der Standard, weil es bei Nassreinigung nicht aufquillt und keine Partikel abgibt. Die Räder der PHN-Serie sind in Durchmessern von 80 bis 200 mm verfügbar, wobei in Bäckereien 100 und 125 mm die häufigsten Größen sind. Für Umgebungen, in denen Bodenschonung gewünscht ist (etwa auf gefliesten Böden in Backstuben), bietet Blickle mit der POSI-Serie eine Alternative mit Silikon-Gummi-Belag, die zwar etwas teurer ist, aber den Fliesenboden vor Kratzern schützt. Ein Satz von vier Rollen (zwei Lenk-, zwei Bockrollen, 125 mm Durchmesser, Phenolharz mit Edelstahlgehäuse) kostet etwa 180 bis 350 Euro. Bei Dreischichtbetrieb halten diese Rollen erfahrungsgemäß zwei bis drei Jahre.

In der Pulverbeschichtung und Lackierung durchlaufen Werkstückträger Einbrennöfen bei 180 bis 220 Grad. Die Anforderung liegt hier weniger auf der Hygiene als auf der Sauberkeit: Rollen dürfen keine Partikel oder Gase ausgasen, die den Lackiervorgang stören. Phenolharz und Hochtemperatur-Polyamid (POHI) eignen sich für diesen Bereich. In der Automobilindustrie, wo die Anforderungen an die Oberflächenqualität besonders hoch sind, kommen teilweise Graugussrollen zum Einsatz, weil sie keinerlei organische Bestandteile enthalten, die ausgasen könnten. Die POHI-Serie von Blickle deckt Tragfähigkeiten bis 450 kg pro Rolle ab und arbeitet im Temperaturbereich bis 250 Grad zuverlässig. Für Beschichtungsanlagen, in denen die Wagen nach dem Ofen auf glattem Hallenboden weitergefahren werden, bietet die Silikon-Gummi-Serie POSI den Vorteil, dass sie den Boden nicht beschädigt und gleichzeitig bis 250 Grad hitzebeständig bleibt.

In Gießereien und Stahlwerken bewegen sich Temperaturen an den Transportwagen zwischen 300 und 500 Grad. Hier sind ausschließlich Gussrollen mit Gleitlagern einsetzbar. Die G-Serie von Blickle deckt diesen Bereich mit Tragfähigkeiten bis 2.000 kg pro Rad und Durchmessern bis 250 mm ab. Bodenschonung und Laufgeräusch spielen in Gießereien keine Rolle, die Anforderungen liegen rein auf Tragfähigkeit, Temperaturbeständigkeit und Langlebigkeit. Gussrollen sind zudem unempfindlich gegen Funkenflug und Metallspritzer, die weichere Materialien sofort beschädigen würden. Ein Satz Gussrollen (vier Stück, 200 mm Durchmesser, Gleitlager) liegt bei 300 bis 600 Euro und hält selbst unter extremen Bedingungen fünf bis zehn Jahre.

Internationale Perspektive: Hitzebeständige Rollen im italienischen Keramik-Distrikt

Im Keramik-Distrikt rund um Sassuolo in der Emilia-Romagna, dem weltweit größten Cluster für die industrielle Fliesenproduktion, werden Keramikfliesen in Durchlauföfen bei 1.100 bis 1.250 Grad gebrannt. Rund 80 Prozent aller italienischen Fliesen werden in diesem Distrikt hergestellt, der über 300 Fabriken umfasst. Die Transportgestelle, auf denen die Rohware in den Ofen fährt, nutzen Graugussrollen auf Keramikschienen, die für Temperaturen bis 600 Grad ausgelegt sind. In den Bereichen vor und nach dem Ofen, wo die Temperaturen zwischen 200 und 400 Grad liegen, kommen Phenolharz- und Gussrollen zum Einsatz. Die Nachfrage nach hitzebeständigen Rollen ist in diesem Cluster so groß, dass mehrere italienische Hersteller wie Tellure Rôta eigene Hochtemperaturserien für die Keramikindustrie entwickelt haben. Deutsche Anbieter wie Blickle und BS Rollen bedienen den Markt ebenfalls, wobei BS Rollen aus Hückeswagen mit seinem Temperaturbereich von minus 40 bis plus 350 Grad besonders für Anwendungen geeignet ist, die zwischen Kühlung und Hitze wechseln. Für deutsche Betriebe zeigt das Sassuolo-Beispiel, dass hitzebeständige Rollen keine Nischenprodukte sind, sondern in großen Stückzahlen eingesetzt werden und entsprechend als Standardkomponente geplant werden sollten.

Herstellervergleich: Wer bietet was im Hochtemperaturbereich?

Blickle bietet im Hochtemperaturbereich das breiteste Standardprogramm im deutschen Markt und deckt als einziger Hersteller alle vier Temperaturstufen mit eigenen Radserien und dazu passenden hitzebeständigen Gehäusen ab. Die Fachhandelsplattform rollenprofi.de führt Blickle-Hochtemperaturrollen im Sortiment und ermöglicht einen schnellen Vergleich der verfügbaren Konfigurationen und Preisbereiche. Wer Rollen für den Wechselbetrieb zwischen Kühlraum und Ofen benötigt (etwa in der Lebensmittelindustrie), sollte die Temperaturbeständigkeit in beide Richtungen prüfen: Nicht jede Hochtemperaturrolle ist auch kältetauglich. BS Rollen aus Hückeswagen hat sich auf genau diesen Nischenbereich spezialisiert und liefert Räder, die von minus 40 bis plus 350 Grad durchgehend einsetzbar sind, was für den typischen Bäckerei-Wechselbetrieb zwischen Tiefkühllager und Ofen ideal ist.

Häufige Fehler bei hitzebeständigen Rollen

In der Praxis werden Hochtemperaturrollen häufig ausschließlich nach der maximalen Ofentemperatur ausgewählt, ohne die tatsächliche Temperatur am Rad zu messen. Dadurch werden Rollen oft unnötig teuer ausgelegt oder im umgekehrten Fall thermisch überlastet.

Ebenfalls problematisch ist die Verwendung ungeeigneter Lagerfette. Standardfette verlieren oberhalb von etwa 120 °C ihre Schmierwirkung, wodurch Kugellager blockieren oder vorzeitig verschleißen. In Hochtemperatur-Anwendungen müssen deshalb Lagerbauart und Schmierstoff immer gemeinsam betrachtet werden.

Ein weiterer häufiger Fehler ist die Verwendung bodenschonender Kunststoffrollen in Bereichen mit Funkenflug oder Metallspritzern. Bereits kleine heiße Metallpartikel können Kunststoffbeläge dauerhaft beschädigen, weshalb in Gießereien ausschließlich Grauguss- oder Stahlgussrollen eingesetzt werden sollten.

Fazit: Hochtemperaturrollen müssen Material, Lagerung und Einsatzprofil exakt kombinieren

Hitzebeständige Rollen gehören zu den technisch anspruchsvollsten Rollenlösungen im industriellen Materialtransport. Entscheidend ist nicht nur die Temperaturbeständigkeit des Radmaterials, sondern vor allem die richtige Kombination aus Lagerung, Schmierstoff und Gehäusekonstruktion.

Während Phenolharz und Hochtemperatur-Polyamid für Backöfen, Trocknungsanlagen und Lackierlinien geeignet sind, kommen bei Temperaturen oberhalb von 300 °C ausschließlich Grauguss- oder Stahlgussrollen mit speziellen Gleitlagern infrage. Wer die tatsächliche Temperatur am Rad misst und die Rollen exakt auf den Prozess abstimmt, erhöht die Lebensdauer deutlich und reduziert Ausfälle im Hochtemperaturbetrieb.

Checkliste: Hitzebeständige Rollen beschaffen

Beschaffungs-Checkliste für den Hochtemperaturbereich

☐ Dauertemperatur am Einsatzort ermittelt (Ofentemperatur ≠ Radtemperatur)
☐ Spitzentemperatur und Dauer der Temperaturspitzen dokumentiert
☐ Kältebereich geprüft, falls Wagen auch in Kühlräumen eingesetzt wird
☐ Radmaterial auf Temperaturstufe abgestimmt (Tabelle oben)
☐ Lagerbauart gewählt: Kugellager bis 300 °C, Gleitlager bis 600 °C
☐ Lagerfett auf Betriebstemperatur spezifiziert (Lithium bis 120 °C, Polyurea bis 200 °C, Festschmierstoff ab 200 °C)
☐ Gehäuseserie auf Temperaturbereich abgestimmt (Stahlblech bis 200 °C, Edelstahl/Sonderserien bis 300 °C+)
☐ Bei Lebensmittelkontakt: Konformität mit Verordnung (EG) 1935/2004 geprüft
☐ Bei Lackieranlagen: Ausgasungsverhalten des Radmaterials geklärt
☐ Ist-Temperatur am Rad mit IR-Thermometer gemessen (statt konservative Schätzung)
☐ Mindestens zwei Hersteller angefragt (Blickle, BS Rollen, Torwegge, Tellure Rôta)
